Александр Ватаманюк- Апгрейд компьютера стр.47

□ разъем для подключения Game-порта;

□ разъем для подключения выхода звукового сигнала с CD/DVD-привода;

□ разъем для подключения звукового сигнала AUX-IN;

□ разъемы для подключения планок с дополнительными звуковыми выходами, звуковыми выходами Surround/Center/Bass и S/PDIF-In/Out;

□ два разъема для подключения вентиляторов (оба с возможностью контроля количества оборотов).

Александр Ватаманюк- Апгрейд компьютера

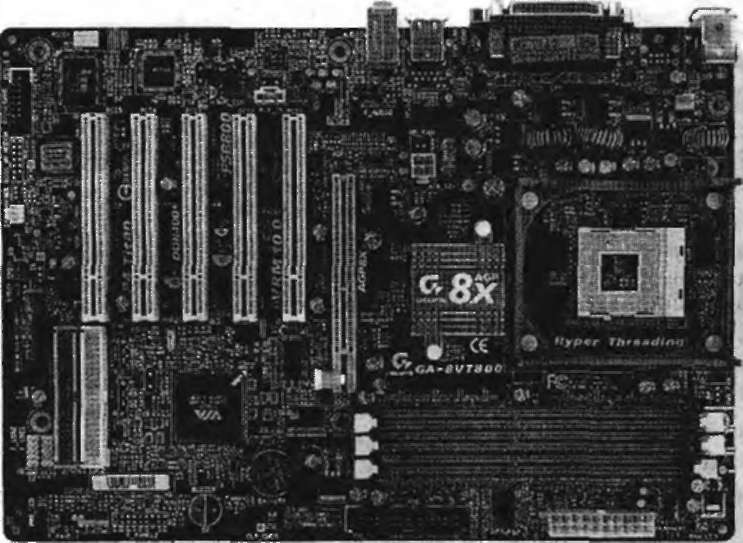

Рис. 4.18. Материнская плата Gigabyte 8VT800

В плату интегрирован звуковой контроллер на базе AC'97-кодека Avance Logic ALC655 с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF.

Таблица 4.4. Возможности настройки платы с помощью перемычек и установок BIOS

Выбор частоты работы памяти

By SPD, 133, 166,200 МГц

Изменение делителя частоты для шин AGP иРС1

AGP (PCIx2) = 60-100 МГц с шагом 1 МГц

Изменение частоты FSB

100-255 МГц с шагом 1 МГц

Изменение коэффициента умножения процессора

х8-х50

Изменение напряжения ядра процессора

Normal, 0,8375-1,6 В с шагом 0,0125 В

Изменение напряжения памяти

Normal, +0,1, +0,2 В

Изменение напряжения шины AGP

Normal, +0,1, +0,2 В

Soltek K8AN-RL

Плата построена на базе основного набора микросхем NVIDIA nForce3 Pro 150. Данная плата имеет необычный дизайн, с развернутым на 90° процессорным разъемом и разъемами для модулей памяти (рис. 4.19).

Александр Ватаманюк- Апгрейд компьютера

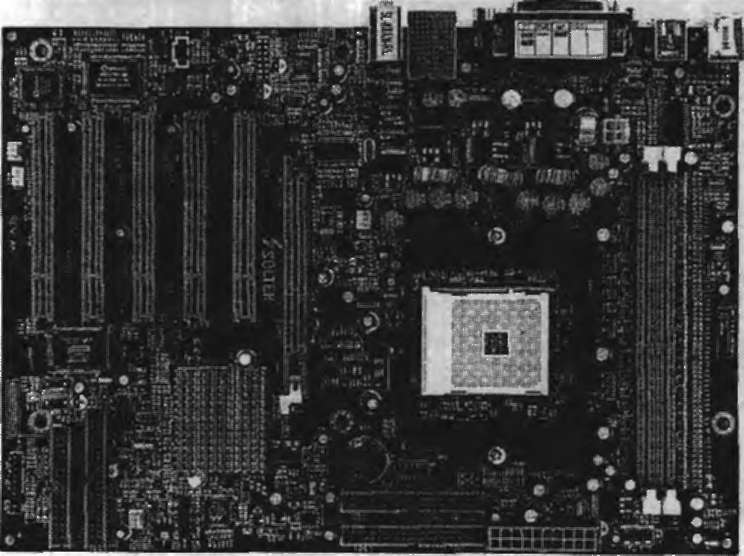

Рис. 4.19. Материнская плата Soltek K8AN-RL

Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627HF-AW. С ее помощью контролируется:

□ напряжения процессора, батарейки, +3,3, ±5, ±12 В и +5 В Standby;

□ частота вращения трех вентиляторов;

□ температуры процессора и платы.

Материнская плата содержит:

□ процессорный разъем Socket 754;

□ два разъема под память (до 2 Гбайт DDR200/266/333/400 МГц);

□ слот AGP (с защелкой);

□ пять слотов PCI;

□ разъем питания: стандартный АТХ и четырехконтактный для 12 В;

□ разъем FDD;

□ два разъема IDE (Parallel ATA);

□ один разъем SATA (Serial ATA) — за счет моста IDE — SATA;

□ один разъем IDE и два разъема SATA — за счет дополнительного контроллера; подключаемые устройства могут быть организованы в RAID JBOD, 0, 1 или 0+1;

□ один разъем для подключения планки с двумя дополнительными портами USB (2.0);

□ разъем для подключения выхода звукового сигнала с CD/DVD-привода;

□ разъем WOL (Wake-On-LAN);

□ разъем для подключения стандартного IrDA-модуля;

□ разъем для подключения планки с дополнительными звуковыми выходами;

□ три разъема для подключения вентиляторов (два из них с возможностью контроля количества оборотов).

В плату интегрированы:

□ звуковой контроллер на базе AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовходов/выходов;

□ сетевой контроллер на базе возможностей набора микросхем материнской платы и PHY-контроллера ICS 1893AF (10/100 Мбит/сек);
