Александр Ватаманюк- Апгрейд компьютера стр.46

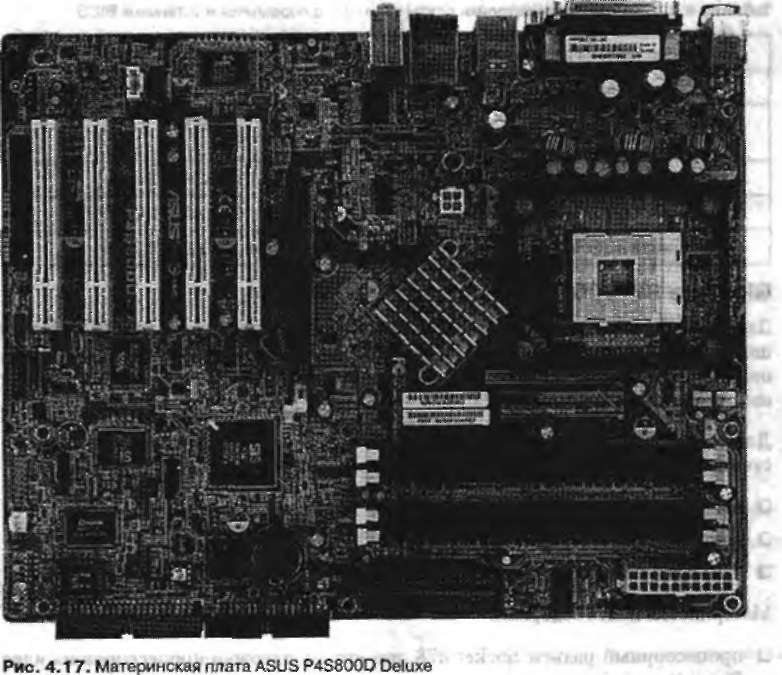

□ четыре разъема SATA (Serial ATA) — два из них «чипсетные» (подключаемые диски могут быть объединены в RAID-массив уровней 0,1 и JBOD), функционирование еще двух обеспечивается дополнительным контроллером (подключаемые к ним диски могут быть объединены в RAID-массив уровней 0, 1, 0+1 и JBOD с двумя дисками РАТА);

□ два разъема для подключения планок по два дополнительных порта USB 2.0;

□ разъем для подключения планки с дополнительным портом FireWire;

□ разъем для подключения второго СОМ-порта;

_ _ -О •. -. ч. jV W0I

□ разъем для подключения Game-порта;

□ разъем для подключения выхода звукового сигнала с CD/DVD-привода;

□ разъем для подключения звукового сигнала ATJX-IN;

□ разъем для подключения датчика открытия корпуса;

Александр Ватаманюк- Апгрейд компьютера

□ разъемы для подключения планок с дополнительными звуковыми выходами

□ три разъема для подключения вентиляторов (все с возможностью контроля количества оборотов).

Б плату интегрированы:

□ звуковой контроллер на базе AC'97-кодека Analog Devices AD1980 с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовходов/выходов и S/PDIF-Out;

□ сетевой контроллер на базе микросхемы 3Com Marvell 940-MVOO (10/100/ 1000 Мбит/сек Base-T); -

□ SATA/IDE RAID-контроллер на базе микросхемы S1S180, с возможностью создания RAID-уровней 0,1,0+1 hJBOD, поддержкой двух разъемов SATA и одного разъема IDE;

□ FireWire-контроллер на базе микросхемы VIA VT6307 с поддержкой двух портов.

Таблица 4.3. Возможности настройки платы с помощью перемычек и установок BIOS

Выбор частоты работы памяти

Auto, 200,266, 333, 400,450, 500,533 МГц

Изменение частоты FSB

100-300 МГц с шагом 1 МГц

Изменение коэффициента умножения процессора

х8-х28

Изменение напряжения ядра процессора

Auto,+0,1 В

Изменение напряжения памяти

Auto, 2,55, 2,65,2,75, 2,85 В

- Изменение напряжения шины AGP

Auto, 1,5,1,6, 1,7, 1,8 В

Gigabyte 8VT800

Данная модель построена на базе основного набора микросхем VIA РТ800. Плата поддерживает процессоры Pentium 4 с FSB 800, Это типичная бюджетная модель, из дополнительных элементов на ней установлен только аудиокодек, обладающий неплохой скоростью (рис. 4.18).

Для осуществления системного мониторинга используются возможности микросхемы ITEIT8705F. С ее помощью контролируются:

□ напряжения процессора, памяти, +3,3 и +12 В;

□ частота вращения двух вентиляторов;

□ температура процессора.

Материнская плата содержит:

□ процессорный разъем Socket 478, имеется поддержка процессоров на ядре Prescott;

□ три разъема для установки памяти (до 3 Гбайт/3 модулей DDR200/266/333 МГц, до 2 Гбайт/2 модулей DDR400 МГц);

□ слот AGP (с защелкой);

□ пять слотов PCI;

□ разъемы питания: стандартный АТХ и четырехконтактный для 12 В;

□ разъем FDD;

□ два разъема IDE (Parallel ATA);

□ два разъема для подключения планок по два дополнительных порта USB 2.0;
