Александр Ватаманюк- Апгрейд компьютера стр.48

□ SATA/IDE RAID-контроллер на базе микросхемы Promise PDC20378, с возможностью создания RAID уровней JBOD, 0,1 и 0+1, 2 разъемами SATA и одним разъемом АТА133;

□ мост IDE — SATA на базе микросхемы Marvel 88Î8030-TBC с возможностью подключения одного устройства SATA.

Таблица 4.5. Возможности настройки платы с помощью перемычек и установок BIOS

Выбор частоты работы памяти

100,133,166,200 МГц

Изменение делителя частоты для шин AGP и PCI

AGP (РС1х2) = 66-100 МГц с шагом 1 МГц

/

Изменение частоты FSB

200-250 МГц с шагом 1 МГц



Изменение коэффициента умножения процессора

х8-х50

Изменение напряжения ядра процессора

0.8-1,55 В с шагом 0,025 В

Изменение напряжения памяти

2,6,2,7,2,8 В

Изменение напряжения основного набора

1,6,1,7,1,8,1,9 В

микросхем



Изменение напряжения шины AGP

1,5,1,6,1,7,1,8 В

ECS 865РЕ-А

Плата построена на базе основного набора микросхем Intel 865РЕ (рис. 4.20).

Александр Ватаманюк- Апгрейд компьютера

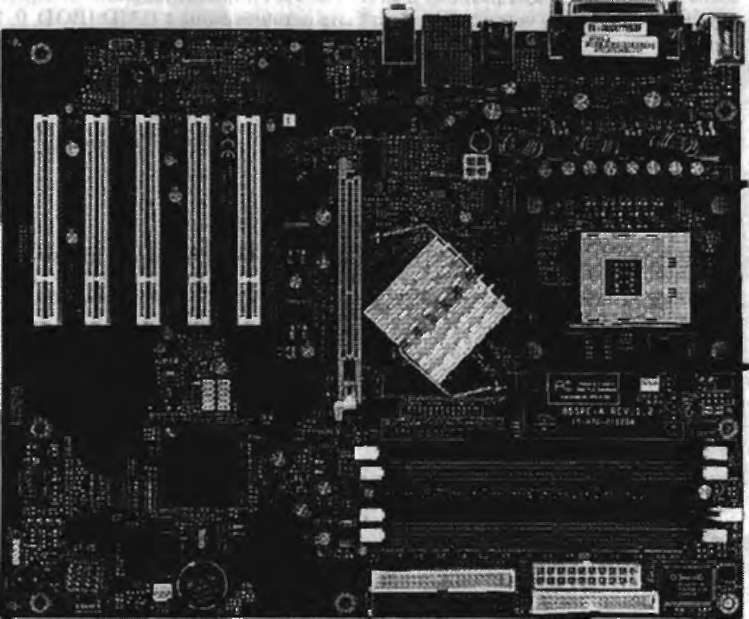

Рис. 4.20. Материнская плата ECS 865РЕ-А

Для осуществления системного мониторинга используются возможности микросхемы Winbond W83637HF-AW. С ее помощью контролируется:

□ напряжения процессора, батарейки, +1,5, +3,3 и +5 В;

□ частота вращения двух вентиляторов;

□ температуры процессора и платы.

На плате размещаются:

□ процессорный разъем — Socket 478, поддержка процессоров на ядре Prescott;

□ четыре разъема для установки памяти (до 4 Гбайт памяти DDR266/333/400 МГц);

□ слот AGP (с защелкой);

□ пять слотов PCI;

□ разъемы питания: стандартный АТХ и четырехконтактный для 12 В;

□ разъем FDD;

□ два разъема IDE (Parallel ATA);

□ два разъема SATA (Serial ATA);

□ два разъема для подключения планок на четырех дополнительных портах USB 2.0;

□ разъем для подключения выхода звукового сигнала с CD/DVD-привода;

□ разъем для подключения звукового сигнала AUX-In;

□ разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF-Out;

□ три разъема для подключения вентиляторов (два из них — с возможностью контроля количества оборотов).

В плату интегрированы:

□ звуковой контроллер на базе AC'97-кодека Avance Logic ALC655 с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF-Out;

□ сетевой контроллер на базе микросхемы Realtek RTL8100C (10/100 Мбит/сек Base-T).

Таблица 4.6. Возможности настройки платы с помощью перемычек и установок BIOS

Выбор частоты работы памяти

Auto, DDR266, DDR320, DDR400 (при FSB 800 МГц)

Изменение делителя частоты для шин AGP иРС1

Sync, AGP (РС1х2) = 66 МГц

Изменение частоты FSB

100-250 МГц с шагом 1 МГц

Изменение коэффициента умножения процессора

х8-х50

Изменение напряжения ядра процессора

0,8375-1,85 В с шагом 0,0125

АОреп АХ4ЭРЕ Мах

Плата построена на базе основного набора микросхем 1865РЕ (рис. 4.21).

•£-1г1.1 ......у-ля. *ч ■ -л-г^^^'ияг и*

Александр Ватаманюк- Апгрейд компьютера

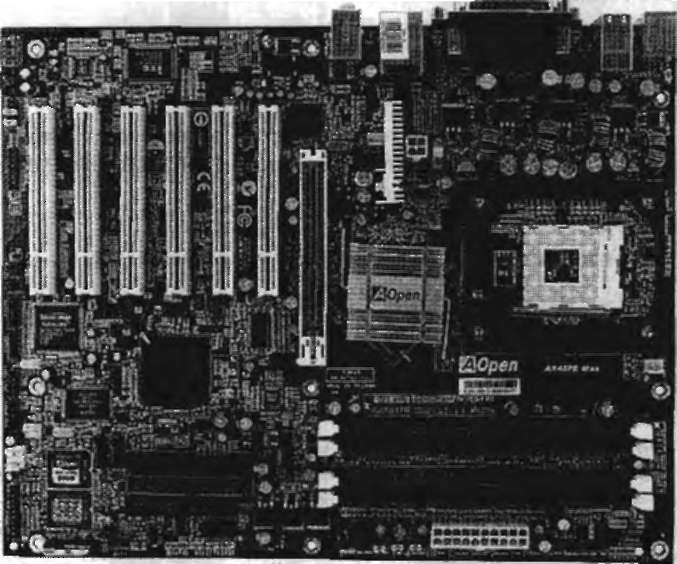

Рис. 4.21. Материнская плата АОреп AX4SPE Мах
