Александр Ватаманюк- Апгрейд компьютера стр.146

После того как кулер установлен на процессоре, его нужно подключить к питанию.

Обычно разъем питания кулера представлен в виде миниатюрного трехконтактного разъема (разъем может быть и четырехконтактным — это зависит от конкретной модели кулера).

Трехконтактный разъем подключается к аналогичному разъему на материнской плате, а четырехконтактный подключается к аналогичному проводу питания, который выходит из блока питания корпуса компьютера.

Александр Ватаманюк- Апгрейд компьютера

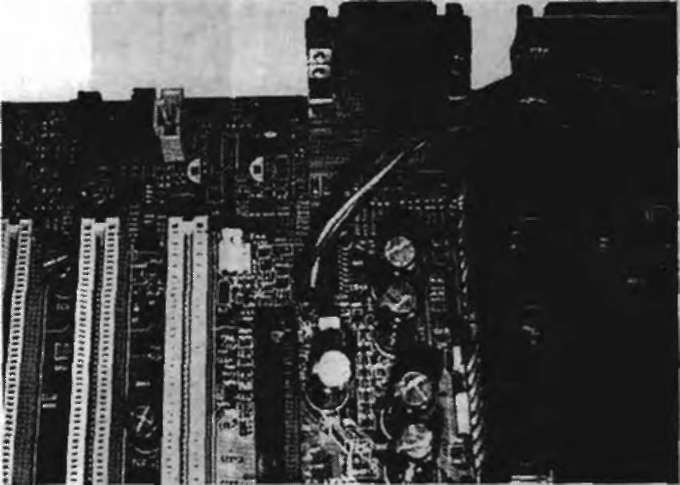

Рис. 20.7. Подключаем питание к кулеру

Установка оперативной памяти

Пока материнская плата не вставлена в корпус, на нее можно еще установить модули оперативной памяти. Лучше сделать это заранее, потому что потом это будет сделать сложнее и опаснее. Вставляя модуль памяти, нужно быть внимательным, чтобы не повредить слот и саму память.

Александр Ватаманюк- Апгрейд компьютера

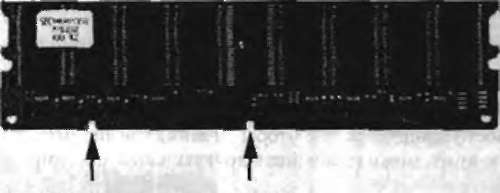

Рис. 20.8. Ключи на модуле памяти

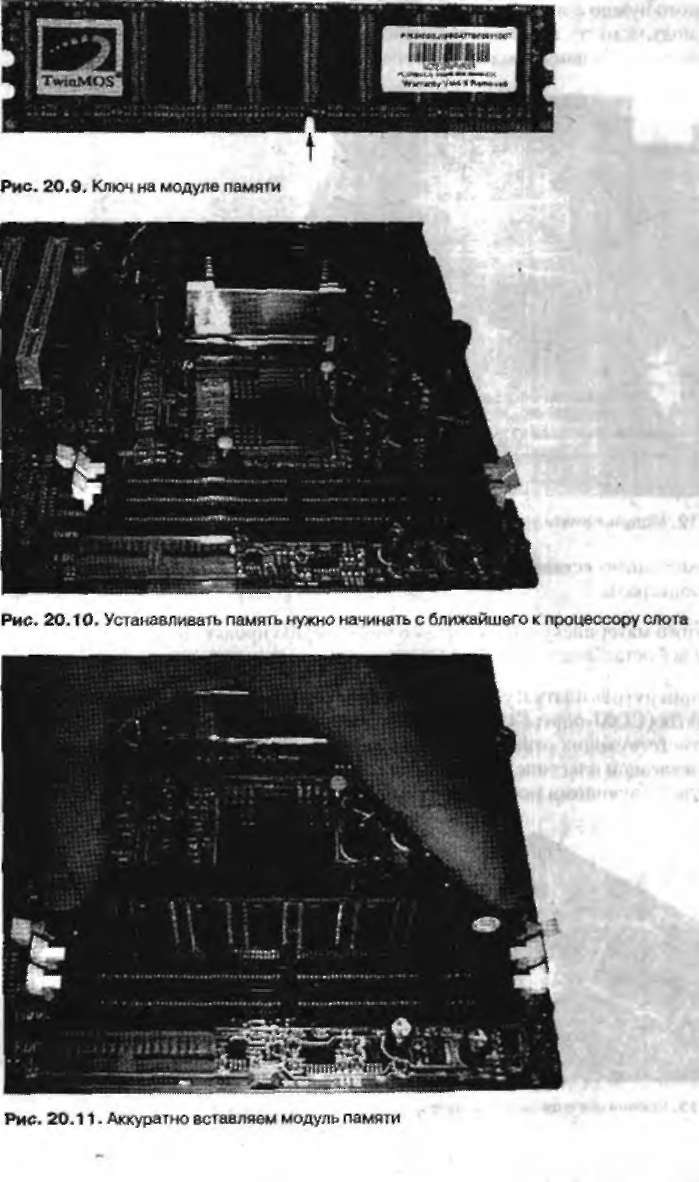

Для установки памяти используются специальные ключи (рис. 20.8, 20.9). Они присутствуют как на самой памяти, так и на установочных слотах.

Сначала нужно до упора раздвинуть защелки слота, как это показано на рис. 20.10.

После того как слот открыт, можно начать устанавливать модуль памяти. Для этого возьмите память и аккуратно сопоставьте ее с щелью в слоте, ориентируясь по выступам внутри слота и ключам на модуле памяти (рис. 20.11).

Александр Ватаманюк- Апгрейд компьютера

После этого нужно приложить некоторое усилие, надавливая равномерно с обоих концов модуля до тех пор, пока защелки на обоих концах не издадут щелчок. Это будет означать что память «села» на свое место (рис. 20.12).

Александр Ватаманюк- Апгрейд компьютера

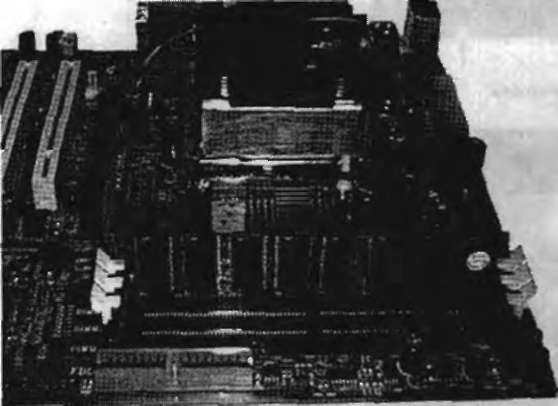

Рис. 20.12. Модуль памяти установлен

Если необходимо установить несколько модулей памяти, то процесс установки нужно повторить.

После этого материнскую плату нужно будет зафиксировать внутри корпуса, поскольку все остальные платы расширения должны прикручиваться к его каркасу.

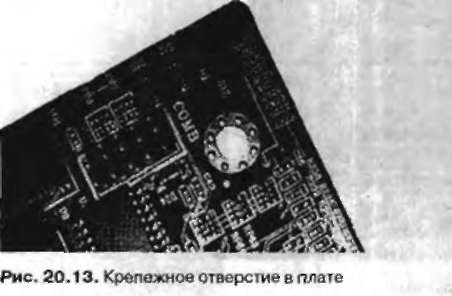

Чтобы прикрутить плату к установочной площадке, ]гужно чтобы порты материнской платы (СОМ-порты, USB, звуковой выход и другие) располагались напротив соответствующих отверстий в корпусе (рис. 20.13). После этого приложите плату к железной пластине, к которой она крепится, и совместите отверстия в плате с соответствующими посадочными выступами для фиксации винтов.

Александр Ватаманюк- Апгрейд компьютера

Последние модели корпусов предусматривают установку материнских плат любого форм-фактора, поэтому в различных местах пластины, к которой прикручивается материнская плата, присутствуют крепежные площадки. Это сделано, чтобы материнская плата нигде не провисала, что при определенных условиях, например, установке карт расширения, может вызвать разрушение части структуры печатных проводников платы. Если корпус не имеет достаточного количества выступов, надо воспользоваться специальными пластмассовыми распорками, которые должны входить в комплект корпуса. Распорки нужно установить в отверстия материнской платы, участки которой сильно провисают или прогибаются.

Александр Ватаманюк- Апгрейд компьютера

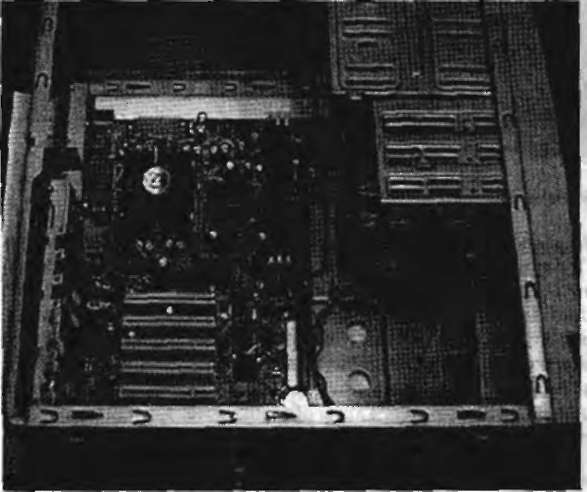

Рис. 20.14. Материнская плата установлена

После этого можно установить металлическую пластину, к которой прикручена материнская плата, на свое место и прикрутить винтами (рис. 20.14).

ПРИМЕЧАНИЕ

При работе со всеми винтами, в том числе при установке накопителей, надо помнить, что слишком большое усилие может повредить фиксируемое устройство. Компьютер обычно не испытывает серьезной тряски и ударов, поэтому нет нужды завинчивать винты на материнской плате так же туго, как болты на автомобильном колесе.
