Александр Ватаманюк- Апгрейд компьютера стр.145

Таким образом, теперь у вас есть все необходимые комплектующие, которые нужно установить на новую материнскую плату или заменить их новыми.

Установка процессора и кулера

Следующим этапом является установка процессора на материнскую плату. При этом желательно, чтобы плата находилась на пористой упругой поверхности, которая не способна повредить пайку на тыльной стороне текстолита. Это может быть, например, прокладка, входящая в комплект поставки платы.

Возьмите в руки процессор и внимательно посмотрите на него с той стороны, где расположены ножки.

Александр Ватаманюк- Апгрейд компьютера

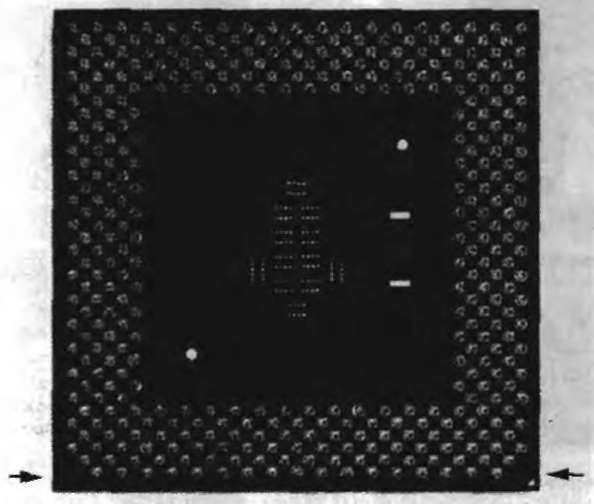

Рис. 20.2. Тыльная сторона процессора (Intel Celeron 1,7 ГГц)

Как видно на рис. 20.2, у процессора имеются специальные ключи. Они служат специальным ориентиром, чтобы процессор можно было правильно вставить в процессорное гнездо (сокет). В свою очередь, на процессорном разъеме также находятся аналогичные ключи, что препятствует неправильному размещению процессора.

Перед тем как вставить процессор, необходимо сначала открыть процессорное гнездо. Для этого у него есть специальная железная или пластмассовая ручка, которую нужно отвести немного в сторону и потянуть вверх.

После этого нужно взять процессор двумя пальцами, совместить ключи на процессоре и процессорном разъеме и аккуратно вставить его до упора (рис. 20.3).

і

Александр Ватаманюк- Апгрейд компьютера

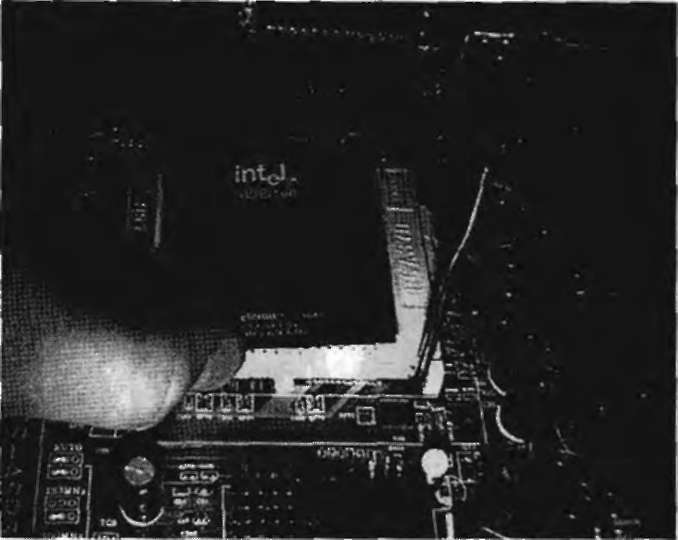

Рис. 20.3. Вставляем процессор в процессорный разъем

| ВНИМАНИЕ _

Будьте предельно внимательны при выполнении данной процедуры. Не ф забывайте, что процессор требует очень бережного отношения. Если применять силу, особенно при неправильном совмещении ключей, то возможно повреждение процессорного разъема, а в худшем случае — выход про-цессора из строя.

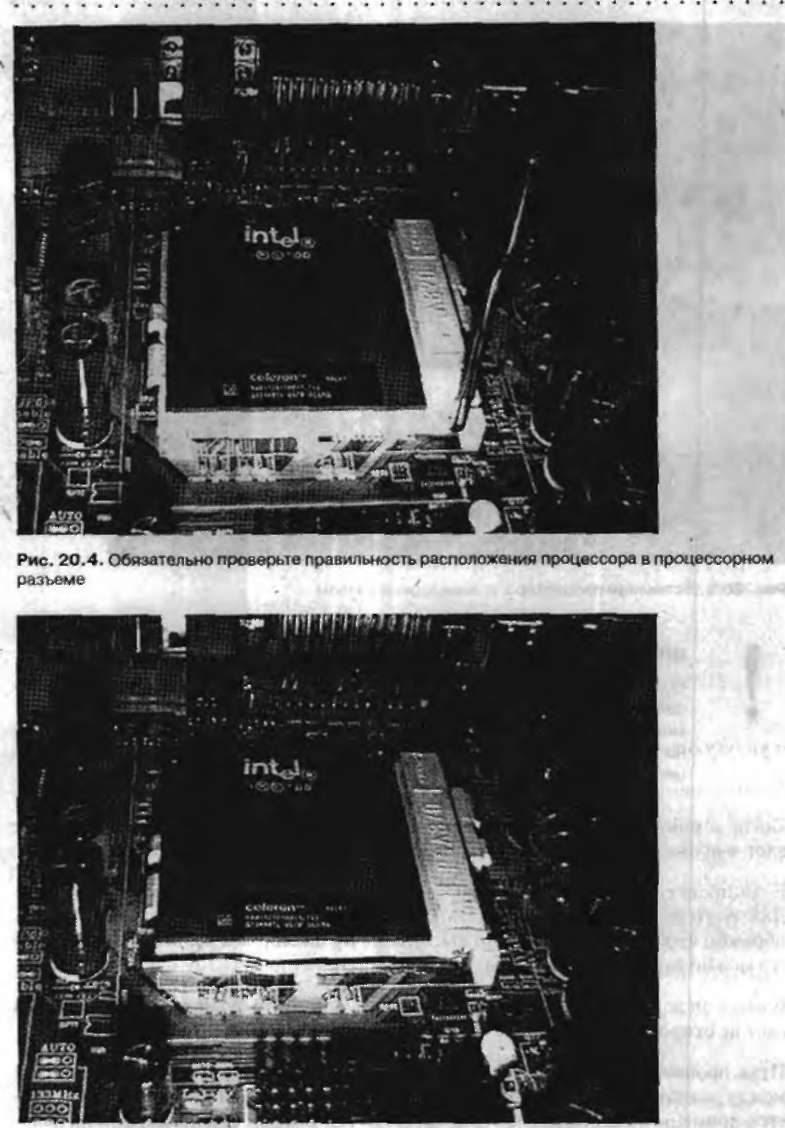

После установки процессора проверьте, везде ли он плотно вошел в процессорный слот, в противном случае процессорный слот невозможно будет закрыть (рис. 20.4).

Если процессор установлен верно, можно будет закрыть процессорный разъем. Для этого нужно нажать на рычажок вниз, немного отводя его в сторону, таким образом, чтобы он прошел мимо выступа на процессорном разъеме. После этого его можно отпустить (рис. 20.5).

В итоге он должен занять свое место под выступом — это будет гарантировать, что слот не откроется.

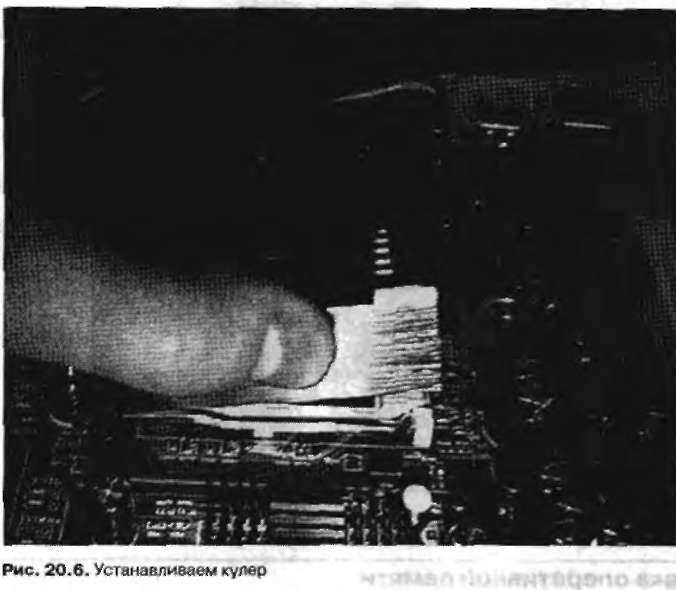

Итак, процессор установлен, теперь нужно закрепить на нем кулер. Чтобы контакт между радиатором кулера и плоскостью процессора был наибольшим, рекомендуется применять специальную термопасту. Перед тем как установить кулер, нанесите ее тонким слоем на поверхность процессора (рис. 20.6).

Александр Ватаманюк- Апгрейд компьютера

Рис. 20.5

. Закрываем процессорный слот защелкой

Александр Ватаманюк- Апгрейд компьютера

Следует сказать несколько слов по поводу кулера. Спектр этих устройств очень разнообразен. Они различаются не только возможностями и формой, но и способом крепления на процессоре.

Опишем установку кулера, который в качестве прижимающего инструмента имеет упругую металлическую пластинку с захватами на обоих концах.

Процессорный слот снабжен двумя выступами, за которые пластину можно закрепить.

Поэтому сначала нужно закрепить один конец за один из выступов, затем прижать кулер радиатором к поверхности процессора так, чтобы он занял все видимую поверхность процессора. После этого можно закрепить другую часть пластины за второй выступ.
