Александр Ватаманюк- Апгрейд компьютера стр.147

Далее, пока материнская плата свободна от дополнительных плат и шлейфов, рекомендуется подключить к ней блок контактов, который отвечает за работу встроенного динамика и кнопки питания.

Александр Ватаманюк- Апгрейд компьютера

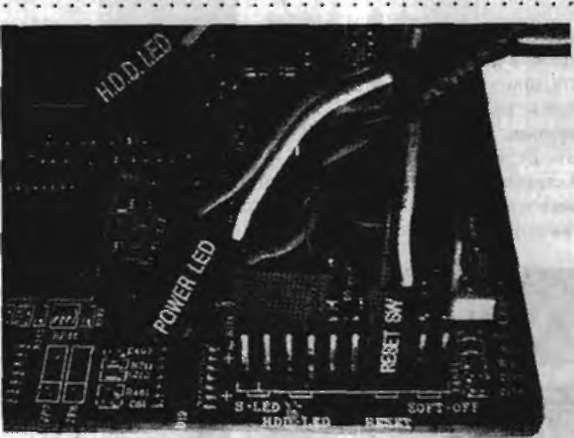

Рис. 20.15. Блок контактов на материнской плате

Обычно эти контакты располагаются где-нибудь сбоку платы, чтобы пользователь имел к ним доступ. В случае необходимости обратитесь к документации, поставляемой в комплекте с платой. Как правило, блок представляет собой две ряда по 8-10 контактов каждый. Однако на некоторых моделях материнских плат они могут быть расположены в один ряд. Сбоку от соответствующих пар контактов должно быть написано краткое их предназначение, например, RESET или HDD-LED (рис. 20.15). Соответствующие надписи имеются на группе разъемов, обычно связкой идущих от передней панели корпуса. Таким образом, остается найти соответствующие пары контактов и разъемов и соединить их.

В данном процессе играет роль полярность соединения разъема с контактом. Каждый разъем содержит два провода, один из которых имеет красный цвет. Это провод «+». Одна из сторон контактов рядом с контактной группой помечена таким же плюсом. В нашем примере знак «плюс» указан с левой стороны контактной группы. Это означает, что все разъемы должны быть повернуты красным проводом влево. Для некоторых разъемов, таких как SPEAKER или RESET, это не имеет значения, но, например, для HDDJLED это важно. Если вы подключите разъем неправильно, то индикатор обращения к диску будет гореть постоянно и гаснуть лишь в момент обращения к диску. Если возникла подобная ситуация, переверните соответствующий разъем.

Итак, материнская плата подготовлена к установке всех дополнительных плат расширения, к подключению шлейфов и проводов питания.

Установка видеокарты

Теперь займемся видеокартой. Мы уже установили на материнскую плату процессор, кулер, оперативную память и подсоединили группу контактов, в которой пока

главную роль играет встроенный динамик. Пока нам не известно, работает ли материнская плата. Чтобы понять это, необходимо подключить монитор, для чего и требуется сейчас установить видеокарту.

Александр Ватаманюк- Апгрейд компьютера

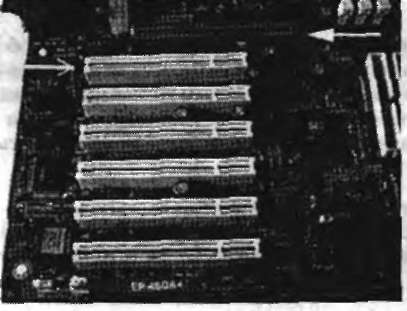

Рис. 20.16. AGP-слот — вверху, РСІ-слот — ниже

Все последние модели видеокарт снабжаются интерфейсом AGP (рис. 20.16), который обеспечивает большую пропускную способность. Если вы работаете с РС1-видеокар-той, используйте РС1-слоты, которых на плате должно быть три или четыре штуки.

Александр Ватаманюк- Апгрейд компьютера

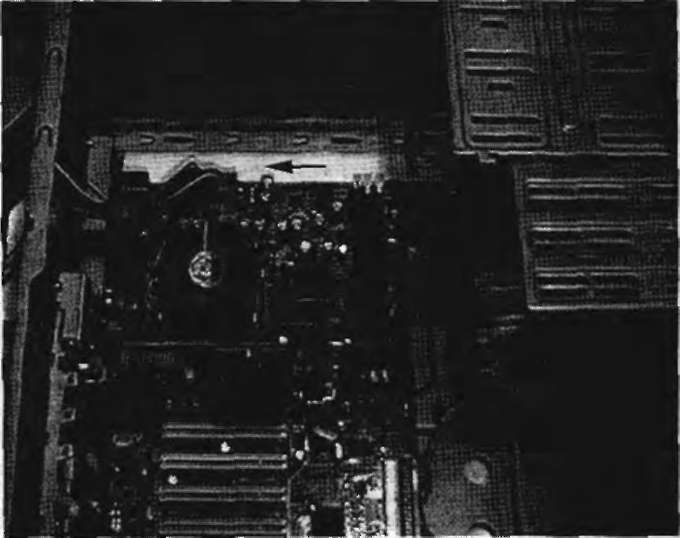

Рис. 20.17. Видеокарта на своем месте

Перед тем как вставить видеокарту, нужно расшатать и отломать заглушку, которая находится напротив выбранного слота. Это надо делать аккуратно, чтобы не порезать пальцы. В хороших корпусах заглушки выламывать не нужно — они прикручиваются винтами. В таком случае винты нужно открутить и вытянуть заглушку.

После этого помещаем видеокарту перпендикулярно выбранному слоту таким образом, чтобы железная пластина видеокарты, на которой находится видеоконнектор, находилась напротив появившегося отверстия. Вставляем видеокарту, слегка надавливая на оба конца так, чтобы она полностью вошла в слот. Не стоит применять силу, поскольку в случае внезапного перекоса видеокарта может сломать слот (рис. 20.17).
