Александр Ватаманюк- Апгрейд компьютера стр.44

На подобных картах могут размещаться любые PCI-, SCSI-, USB- или IEEE 1394-контроллеры, звук, сетевой интерфейс, параллельные и последовательные порты, а также средства контроля за состоянием системы.

Обзор современных материнских плат

DFI 848P-AL

Плата построена на базе основного набора микросхем материнской платы i848P. Это типичная бюджетная модель, которая характеризуется достаточной функциональностью, минимальной комплектацией и низкой ценой.

Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627HF-AW. С ее помощью контролируется:

□ напряжения процессора, шин памяти и AGP, батарейки;

□ частота вращения вентиляторов;

□ температуры процессора и платы.

WTX

На плате присутствуют:

□ процессорный разъем — Socket 478;

□ два разъема под память (до 2 Гбайт памяти DDR266/333/400 МГц);

□ слот AGP (с защелкой);

□ пять слотов РСГ,

□ разъемы питания: стандартный АТХ и четырехконтактный для 12 В;

□ разъем FDD;

□ два разъема IDE (Parallel ATA);

□ два разъема SATA (Serial ATA);

□ два разъема для подключения планок но два дополнительных порта USB 2.0;

□ разъем для подключения выхода звукового сигнала с CD/DVD-привода;

□ разъем WOL (Wake-On-LAN);

□ разъем для подключения IrDA-модуля;

□ разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;

□ два разъема для подключения вентиляторов (оба с возможностью контроля количества оборотов).

Александр Ватаманюк- Апгрейд компьютера

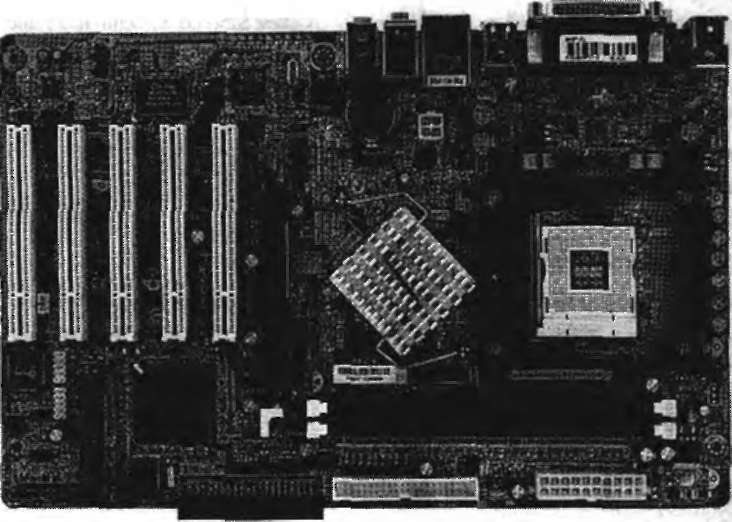

Рис. 4.15. Материнская плата ОН 848Р-А1. В плату интегрированы:

□ звуковой контроллер на базе АС'97-кодека С-МесНа СМ19739А с возможностью подключения 5.1 аудиосистем, с разъемом для подключения фронтальных аудиовходов/выходов и разъемом 5/РО!Е;

□ сетевой контроллер на базе основного набора микросхем материнской платы Яеакек 1ПЪ81011. (10/100 Мбит/сек Вазе-Т).

Таблица 4.1. Возможности настройки платы с помощью перемычек и установок BIOS

Выбор частоты раб

оты памяти

Auto. DDR266, DDR320, DDR400

Изменение делителя частоты для шин AGP иРС1

AGP (PCIx2) = Sync. 66, 73 и 80 МГц

Изменение частоты FSB

100-400 МГц с шагом 1 МГц

Изменение коэффициента умножения процессора

х8-х50



Изменение напряжения

ядра процессора

Default, +5%, +10%



Изменение напряжения памяти

Default, 2,6,2,75,2,85,2,95 В

Изменение напряжения шины AGP

Default, 1,6,1,7, 1,8 В



Gigabyte 8S655FX

Плата (рис. 4.16) построена на базе набора микросхем SÏS655FX. Одно из ее достоинств — присутствие контроллера FireWire.

Для осуществления системного мониторинга используются возможности микросхемы ITEIT8705F. С ее помощью контролируется:

□ напряжение процессора, памяти, +3,3 и +12 В;

□ частота вращения двух вентиляторов;

□ температура процессора.

Системная плата содержит:

□ процессорный разъем — Socket 478, поддержка процессоров на ядре Prescott;

□ четыре разъема под память (до четырех модулей по 1 Гбайт, DDR266/333/ 400 МГц без ЕСС; возможен двухканальный режим работы при установке двух, трех или четырех модулей);
