Александр Ватаманюк- Апгрейд компьютера стр.31

4. Частота работы шины 33 МГц или 66 МГц позволяет обеспечить широкий диапазон пропускных способностей (с использованием пакетного режима):

• 132 Мбайт/сек при 32-бит/ЗЗ МГц;

• 264 Мбайт/сек при 32-бит /66 МГц;

• 264 Мбайт/сек при 64-бит /33 МГц;

• 528 Мбайт/сек при 64-бит /66 МГц.

При этом для работы шины на частоте 66 МГц необходимо, чтобы все периферийные устройства работали на этой же частоте.

5. Поскольку шина процессора и шина расширения PCI соединены с помощью главного моста (Host Bridge), то последняя может работать с CPU последующих поколений.

6. Полная поддержка multiply bus master (например, несколько контроллеров жестких дисков могут работать на шине одновременно).

7. Поддержка 5В и 3,3В логики. Разъемы для 5В- и 3,ЗВ-плат различаются расположением ключей.

8. Поддержка write-back и write-through кэша.

9. PCI приспособлена для распознавания аппаратных средств и анализа конфигурации системы в соответствии со стандартом Plug&Play, разработанным корпорацией Intel. Спецификация шины PCI определяет три типа ресурсов: два обычных (диапазон памяти и диапазон ввода-вывода, как их называет компания Microsoft) и configuration space — конфигурационное пространство.

10. Спецификация шины позволяет объединять на одной карте до восьми функций (например, видео+звук и прочее).

11. Шина позволяет устанавливать до четырех слотов расширения, однако для увеличения их количества можно использовать мост PCI to PCI.

12. PCI-устройства оборудованы таймером, который используется для определения максимального промежутка времени, в течение которого устройство может занимать шину.

13. При разработке шины в ее архитектуру были заложены передовые технические решения, позволяющие в будущем использовать шину и модернизировать ее.

В настоящее время используется 32-разрядная шина PCI, работающая на частоте 33 МГц (самая медленная спецификация шины). Но уже сегодня 132 Мбайт/сек иногда недостаточно (кстати, по скоростным показателям PCI сейчас «висит на краю» системы, как когда-то висела ISA).

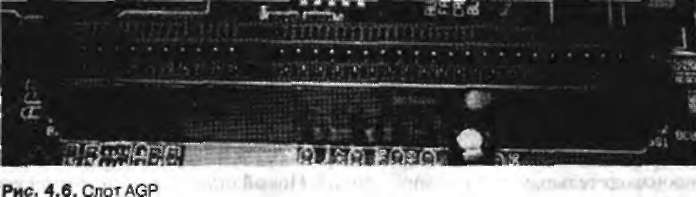

AGP (Accelerated Graphic Port). Получившая в последнее время большое распространение ЗБ-графика, а также все возрастающая нагрузка на PCI со стороны жестких дисков, сетевых карт и других высокоскоростных устройств привели к тому, что пропускной способности локальной шины для удовлетворения всех этих требований начало недоставать.

Александр Ватаманюк- Апгрейд компьютера

Intel на базе того же стандарта PCI R2.1 разрабатывает новую шину — AGP, которая отличается от своей предшественницы тем, что:

□ шина способна передавать два блока данных за один 66 МГц цикл;

□ устранена мультиплексированность линий адреса и данных (напомню, что в РС1 для удешевления конструкции адрес и данные передавались по одним и тем же линиям);

□ дальнейшая конвейеризация операций чтения/записи, по мнению разработчиков, позволяет устранить влияние задержек в модулях памяти на скорость выполнения этих операций.

В результате пропускная способность шины оценена в 500 Мбайт/сек и предназначается она для того, чтобы графические карты могли хранить необходимые данные (текстуры) не только в дорогой локальной памяти, но и в дешевой системной памяти компьютера. При этом карты могут иметь меньший объем локальной памяти и, соответственно, дешевле стоить.
