значений с плавающей точкой и т. п.). Чтобы обеспечить обмен информацией между процессором и сопроцессором, используются специальные выводы.

Помимо этих выводов, у некоторых процессоров есть дополнительные выводы. Одни из них выдают или принимают информацию о состоянии, другие нужны для перезагрузки компьютера, третьи призваны обеспечивать совместимость со старыми микросхемами устройств ввода-вывода.

Компьютерные шины

Шина — это несколько проводников, соединяющих различные устройства. Шины можно разделить на категории в соответствии с выполняемыми функциями. Они могут быть внутренними по отношению к процессору и служить для передачи данных в АЛУ и из АЛУ, а могут быть внешними по отношению к процессору и связывать процессор с памятью или устройствами ввода-вывода. Каждый тип шины обладает определенными свойствами, и к каждому из них предъявляются определенные требования. В этом и следующих подразделах мы сосредоточимся на шинах, которые связывают центральный процессор с памятью и устройствами ввода-вывода. В следующей главе мы подробно рассмотрим внутренние шины процессора.

Первые персональные компьютеры имели одну внешнюю шину, которая называлась системной. Она состояла из нескольких медных проводов (от 50 до 100), которые встраивались в материнскую плату. На материнской плате на одинаковых расстояниях друг от друга находились разъемы для микросхем памяти и устройств ввода-вывода. Современные персональные компьютеры обычно содержат специальную шину между центральным процессором и памятью и по крайней мере еще одну шину для устройств ввода-вывода. На рис, 3.33 изображена система с одной шиной памяти и одной шиной ввода-вывода.

Таненбаум Э.- Архитектура компьютера.

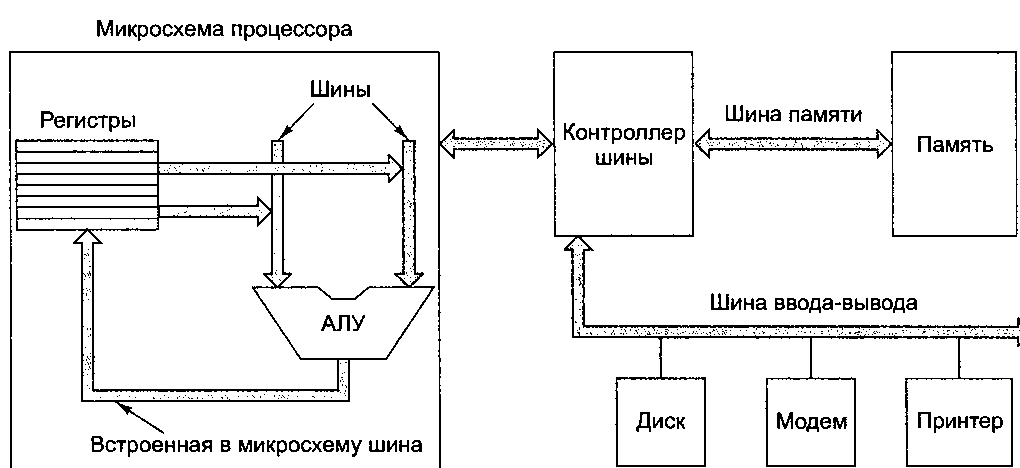

Рис. 3.33. Компьютерная система с несколькими шинами

В литературе шины обычно изображаются в виде жирных стрелок, как показано на этом рисунке. Разница между жирной стрелкой и нежирной стрелкой,

через которую проходит короткая диагональная линия с указанием числа битов, небольшая. Когда тип всех битов одинаков, например, все адресные или все информационные, рисуется обычная стрелка. Когда включаются адресные линии, линии данных и управления, используется жирная стрелка.

Хотя разработчики процессоров могут использовать любой тип шины для микросхемы, должны быть введены четкие правила о том, как работает шина; и все устройства, связанные с шиной, должны подчиняться этим правилам, чтобы платы, которые выпускаются сторонними производителями, подходили к системной шине. Эти правила называются протоколом шины. Кроме того, должны существовать определенные технические требования, чтобы платы от сторонних производителей подходили к направляющим для печатных плат и имели разъемы, соответствующие материнской плате механически, с точки зрения напряжений, синхронизации и т. д.

Существует ряд широко используемых в компьютерном мире шин, например: Omnibus (PDP-8), Unibus (PDP-11), Multibus (8086), IBM PC (PC/XT), ISA (PC/AT), EISA (80386), MicroChannel (PC/2), PCI (различные персональные компьютеры), SCSI (различные персональные компьютеры и рабочие станции), Nubus (Macintosh), Universal Serial Bus (современные персональные компьютеры), FireWire (бытовая электроника), VME (оборудование в кабинетах физики) и Сатас (физика высоких энергий). Может быть, все стало бы намного проще, если бы все шины, кроме одной или двух, исчезли с поверхности земли. К сожалению, стандартизация в этой области кажется очень маловероятной, поскольку во все эти несовместимые системы уже вложено слишком много средств.
