Александр Ватаманюк- Апгрейд компьютера стр.96

Панель ЖК монитора разделена на ячейки, в которых располагаются жидкие кристаллы. Для формирования одного пиксела используются три ячейки, свет из них проходит через красный, синий и зеленый светофильтры. В зависимости от интенсивности света, проходящего через каждую из трех ячеек, пиксел экрана окрашивается в определенный цвет.

Плазменные мониторы

Цветные плоские плазменные панели PDP (Plasma Display Panel) появились на рынке несколько лет назад и сразу вызвали огромный интерес. Принцип действия плазменной панели основан на свечении люминофоров при воздействии на них ультрафиолетового излучения. Излучение это возникает при электрическом разряде в среде сильно разреженного газа. При таком разряде между электродами с управляющим напряжением образуется проводящий шнур, состоящий из ионизированных молекул газа — плазмы. Поэтому газоразрядные дисплеи, работающие по этому принципу, получили название газоразрядных или плазменных панелей.

Подавая управляющие сигналы на вертикальные и горизонтальные проводники, нанесенные на внутренние поверхности стекол панели, схема управления PDP осуществляет соответственно построчную и покадровую развертку.

При этом яркость каждого элемента изображения определяется временем свечения соответствующей ячейки плазменной панели: самые яркие элементы горят постоянно, а в наиболее темных местах не поджигаются вовсе. Светлые участки изображения на PDP светятся ровным светом, поэтому изображение не мерцает, что выгодно отличает плазменные дисплеи от традиционных кинескопов.

Преимуществом плазменных мониторов по сравнению с ЖК является отсутствие ограничений на размер экрана. Сегодня можно встретить модели с размером диагонали 64 дюйма, 72 дюйма и более. По всем параметрам они не уступают лучшим ЖК-мониторам, а по некоторым и превосходят их.

Обзор ЭЛТ-мониторов

Дадим обзор некоторых часто использующихся мониторов. Устройства с диагональю меньше 17 дюймов применяются все реже, поэтому мы не будем их рассматривать.

EIZO FlexScan Т566

Это семнадцатидюймовый монитор от производителя EIZO (рис. 10.1). Хорошо справляется как с графикой, так и с текстовой информацией.

Александр Ватаманюк- Апгрейд компьютера

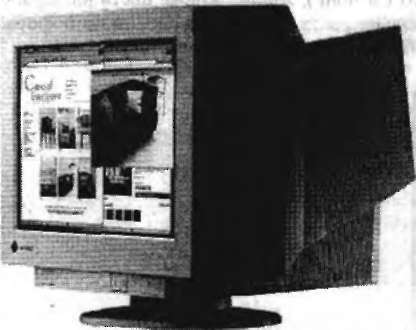

Рис. 10.1. Монитор EIZO FlexScan T566

Таблица 10.1. Технические характеристики монитора EIZO FlexScan Т566

Диагональ

17 дюймов

Зерно

0,25 мм

Кадровая развертка

50-160 Гц

Максимальное разрешение

I бООх 1200 на частоте 76 Гц

Оптимальное разрешение

1280x1024 на частоте 89 Гц

Энергопотребление

Максимум — 110 Вт; в режиме сна — 3 Вт

Стандарты безопасности и эргономики

TCO 99, TUV'eCO Circle 2001, TUV/GS, с-Tlck, СЕ, CB, UL 1950, CSA C22.2 № 950, FCC-B, Canadian ICES-003-B, TUV/S. VCCF-B. EPA ENERGY STAR, DHHS (DNHW), German X-Ray Law

Отличительная особенность этого монитора — хорошая контрастность. Этот показатель достигает значения 400 кд/м2.

СТХ PR705F

В мониторе СТХ PR705F используется технология электронно-лучевых трубок FD Trinitron, разработанная фирмой Sony. Она является продолжением уже хорошо известной технологии Trinitron, и главным ее отличием является более плоский экран и новая лучевая пушка со специальной системой линз MALS (Multi Astigmatism Lens System) и EFEAL (Extended Field Elliptical Apperture Lens). Использование новой системы линз позволяет уменьшить размер пиксела на экране и, соответственно, расстояние между ними. Помимо большей концентрации точек.
