□ графическое ядро NVIDIA GeForce FX 5900ХТ со штатной частотой 390МГц;
□ характерный дизайн печатной платы, значительно более простой, чем у старших моделей;
□ 128 Мбайт памяти стандарта 0011-1 со временем выборки 2,8 не и штатной частотой 700МГц.

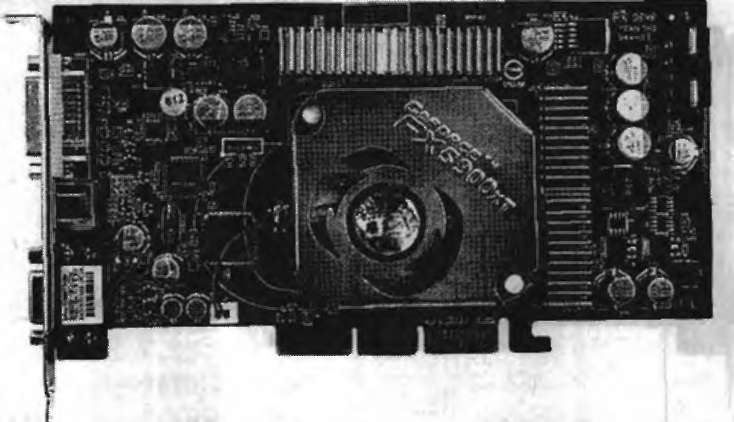

Рис. 7.3. Видеокарта Chaintech на базе основного набора микросхем GeForce FX 5900ХТ
Используется три идеологически разных подхода к охлаждению: единый массивный кулер, закрывающий как графическое ядро, так и чипы памяти (Gigabyte, Sparkle); кулер на ядре и раздельные радиаторы на памяти (Albatron, Gainward, Prolink, ELSA, Club-3D); кулер на ядре и чипы памяти AOpen, MSI. В принципе, на 5900ХТ память в охлаждении нуждается не очень сильно, поэтому некоторые производители позволяют себе экономить на радиаторах без ущерба для пользователей.
Таблица 7.2. Технические характеристики видеокарты Chaintech GeForce FX 5900XT
|
Основной набор микросхем |
GeForce FX 5900ХТ |
|
|
Память |
128/256 Мбайт DDR |
|
|
Частота ядра |
390 МГц |
|
|
Частота памяти |
700 МГц |
|
|
Интерфейс |
AGP8x/4x |
|
ATI RADEON Х800 XT/PRO
Серия графических процессоров от ATI, имеющая внутреннее наименование «R420>, получила маркетинговое название «RADEON Х800» (рис. 7.4).
R420 способен работать на значительно более высоких частотах, нежели его предшественники. Среди множества прочих причин, способствовавших достижению
таких высоких тактовых частот, основная — RADEON Х800 — производится по 0,13-мкм-техпологии.

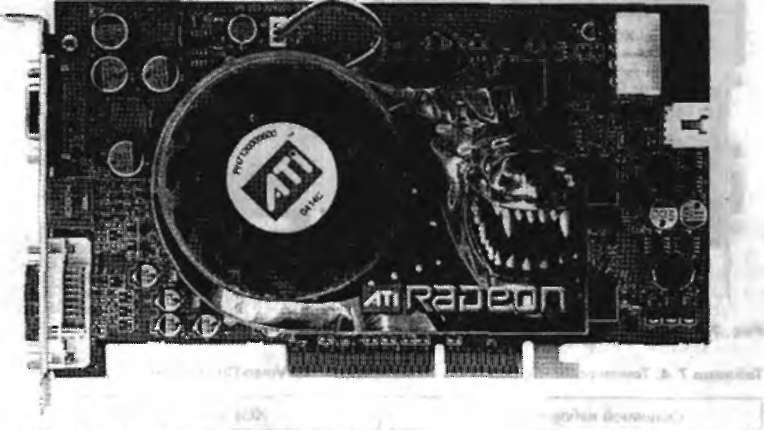

Рис. 7.4. Видеокарта ATI RADEON Х800 XT/PRO
По данным ATI Technologies, видеоадаптер RADEON Х800 потребляет при загрузке около 50-60 Вт. Конструкция кулера довольно проста — медная пластина, на которой размешен семидесятимиллиметровый вентилятор, припаян медный радиатор, и все это закрыто пластиковым кожухом с отверстием для доступа воздуха к вентилятору. Кожух направляет воздушный поток от вентилятора вдоль ребер ра-диатора-«гармошки», после чего нагретый воздух выбрасывается вверх, в противоположную сторону от вентилятора.
Таблица 7.3. Технические характеристики видеокарты ATI RADEON Х800 XT/PRO
|
Основной набор микросхем |
GeForce FX 5900ХТ |
|
Память |
256 Мбайт DDR3 SGRAM |
|
Частота ядра |
525 МГц |
|
Частота памяти |
1150 МГц |
|
Интерфейс |
AGP 8х/4х |
XGI Volari Duo V8 Ultra
Данная модель представляет собой двухпроцессорный вариант видеокарты (рис. 7.5).
Самая производительная карта от XGI — Volari Duo V8 Ultra — не претендует на звание самого производительного в мире чипа. Тем не менее, карта с упорством держится среди популярных моделей видеокарт других производителей.

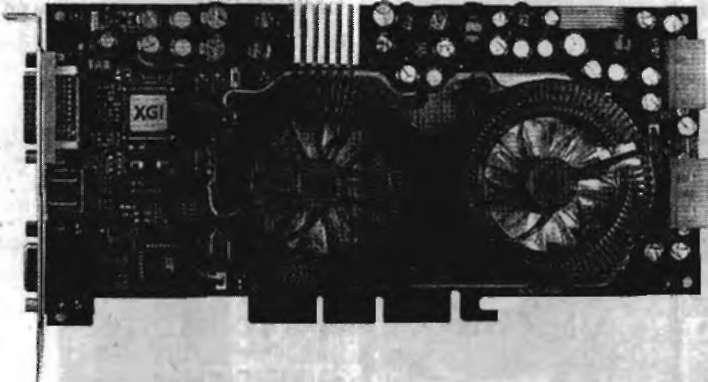

Рис. 7.5. Видеокарта XGI Volari Duo V8 Ultra
Таблица 7.4. Технические характеристики видеокарты XGI Volari Duo V8 Ultra
|
Основной набор микросхем |
XGI Volari V8 Ultra |
|
|
Память |
256/512 Мбайт DDR2 SGRAM |
|
|
Частота ядра |
450 МГц |
|
|
Частота памяти |
900 МГц |
|
|
Интерфейс |
AGP 8х/4х/2х |
|
Процессоры изготовлены по 0,13-мкм-техпроцессу. Согласно официальным данным, каждый чип потребляет около 20 Вт, однако главный потребитель энергии — это память. В целом, видеокарта потребляет около 120 Вт, что превышает потребление самых быстрых продуктов ATI и NVIDIA. Поэтому она требует дополнительного питания.
