Александр Ватаманюк- Апгрейд компьютера стр.58 Александр Ватаманюк- Апгрейд компьютера

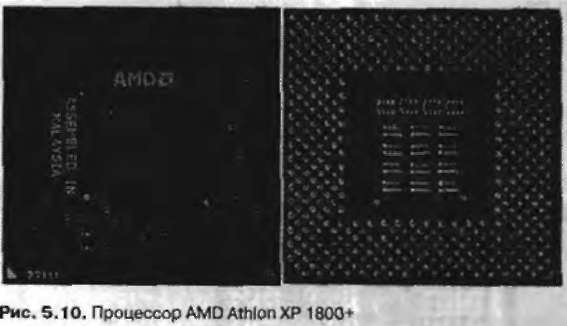

Лишь после этого на сцене появляется десктопный Palomino, переименованный к этому времени в Athlon ХР (рис. 5.10) и получивший вместо привычной керамической «одежки» пластиковую (OPGA, Organic Pin Grid Array).

В Athlon ХР используется механизм опережающей загрузки инструкций в кэш первого уровня. Примечательно следующее: во-первых, речь идет именно об инструкциях, то есть об исполняемом коде, а не о данных. Во-вторых, загрузка происходит именно в кэш первого уровня, минуя кэш второго уровня. Учитывая размер кэша первого уровня, у Athlon ХР (128 Кбайт) это решение выглядит логичным.

AMD Athlon ХР 2200+

Процессор Athlon ХР на ядре Thoroughbred (по официальной классификации AMD — Family 6, Model 8 в отличие от Palomino — Family 6, Model 6) — это, по сути, старый Athlon ХР на ядре Palomino со всеми архитектурными характеристи ками последнего, включая объем кэш-памяти (кэш первого уровня 128 Кбайт, кэш второго уровня 256 Кбайт), только выполненный по новому технологическому процессу 0,13 мкм.

Александр Ватаманюк- Апгрейд компьютера

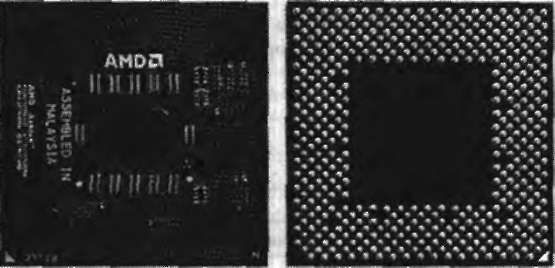

Рис. 5.11. Процессор AMD Athlon ХР 2200+

Процессор (рис. 5.11) работает на частоте 1,8 ГГц, используя для ядра напряжение

1.6 В. Максимальная мощность тепловыделения составляет около 60 Вт. По сравнению с аналогичным процессором на ядре Palomino новый процессор «сбросил» почти 10 Вт. Здесь же, однако, возникает и новая проблема: площадь ядра уменьшилась значительно — на 48 мм2, а тепловыделение снизилось ненамного, что выражается в еще более плотном тепловом потоке от процессора.

. осе «ос &шшмь

AMD Athlon ХР 2800+

Процессор Athlon ХР 2800 (рис. 5.12) имеет одно основное отличие. Как и предполагалось, он рассчитан на использование процессорной шины с частотой 333 МГц. Эта частота позволяет достичь пропускной способности процессорной шины в

2.7 Гбайт/сек, что дает возможность AMD добиться в платформах Socket А полного эффекта от использования в DDR333 SDRAM.

Александр Ватаманюк- Апгрейд компьютера

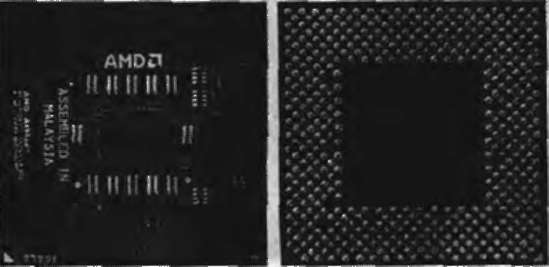

Рис. 5.12. Процессор AMD Athlon ХР 2800+

В Athlon ХР используется то же самое ядро Thoroughbred ревизии В, которое уже применялось AMD в предыдущих процессорах. Ядро ревизии В обладает иным

дизайном, чем ядро первой ревизии Thoroughbred, — в полупроводниковый кристалл добавлен дополнительный металлический слой, уменьшающий паразитные емкости, кроме того, в структуру ядра внедрены дополнительные развязывающие конденсаторы для борьбы с электромагнитной интерференцией.

Небольшие изменения коснулись и расположения компонентов на ядре. Ниже приведена таблица, предоставляющая полную информацию о Athlon ХР 2800+.

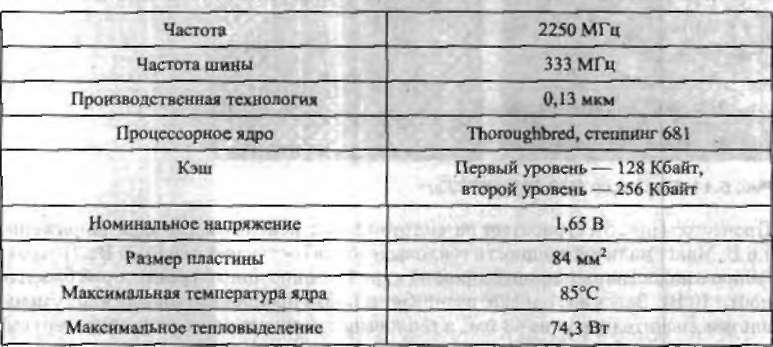

Таблица 5.4. Технические характеристики процессора AMD Athlon ХР 2800+

Александр Ватаманюк- Апгрейд компьютера

AMD Athlon ХР 3200+

Этот процессор (рис. 5.13) построен на ядре Barton.

По сравнению с его предшественниками, у этого процессора немного возросла тактовая частота, которая составляет 2,2 ГГц, и увеличилась скорость процессорной шины — 400 МГц.

Александр Ватаманюк- Апгрейд компьютера

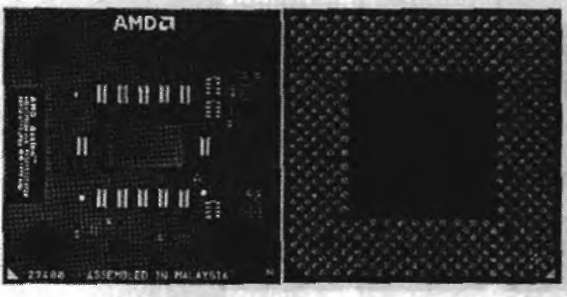

Рис. 5.13. Процессор AMD Athlon ХР 3200+

Процессорная шина EV6, которую AMD выбрала для процессоров семейства Athlon, добралась до своей предельной скорости: за время существования ее ча стота выросла в два раза (с 200 до 400 МГц). Именно увеличение частоты шины до 400 МГц позволило AMD прибавить 200 единиц к рейтингу процессора при минимальном возрастании тактовой частоты.
