Системная плата содержит:

□ процессорный разъем Socket 478, с предустановленным держателем процессорного кулера;

□ четыре разъема под DDR SDRAM DIMM;

□ слот AGP (с защелкой);

□ пять слотов PCI (32-битные, 33-мегагерцовые);

□ разъемы питания: стандартный АТХ и четырехконтактный для 12 В;

U разъем FDD;

□ четыре разъема IDE (Parallel ATA) — два *чипсетных» и два за счет встроенного IDE RAID-контроллера;

□ два разъема Serial ATA; ,

□ два разъема для подключения планок по два порта USB;

□ разъем для подключения Game-порта;

□ разъем для подключения планки с S/PDIF;

□ разъем для подключения выхода звукового сигнала с CD/DVD-привода;

□ разъем для подключения звукового сигнала AUX-IN;

□ разъем Wake- On-LAN;

□ разъем для подключения стандартного IR-модуля;

□ три разъема для подключения вентиляторов, один из них с возможностью регулировки оборотов.

В плату интегрированы:

□ звуковой контроллер на базе AC'97-кодека C-Media CMI9739A, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом S/PDIF;

□ сетевой контроллер на базе микросхемы Intel 82547EI (PRO/1000 СТ 10/100/ 1000 Base-T);

□ IDE RAID-контроллер на базе микросхемы Highpoint HPT372N, с возможностью создания RAID-уровней 0, 1,0+1 и 1,5 по протоколу АТА133.

Таблица 4.8. Возможности настройки платы с помощью перемычек и установок BIOS

Выбор частоты работы памяти

Auto, 266, 320,400 МГц (при FSB 800 МГц)

Изменение делителя частоты для шин AGP иРС1

AGP (РС1х2) = Auto, 66 МГц

Изменение частоты FSB

100-400 МГц с шагом 1 МГц

Изменение коэффициента умножения процессора

х8-х50

Изменение напряжения ядра процессора

от+0,05 до+0,35 В

Изменение напряженке памяти

2,5-2,7 В с шагом 0,1 В

Изменение напряжения шины AGP

1,5 и 1,6 В

Albatron РХ875Р Pro

Плата построена на базе основного набора микросхем i875P. Будучи совмещена с современными процессорами, обеспечивает максимальную производительность при небольшой цене (рис. 4.23).

Александр Ватаманюк- Апгрейд компьютера

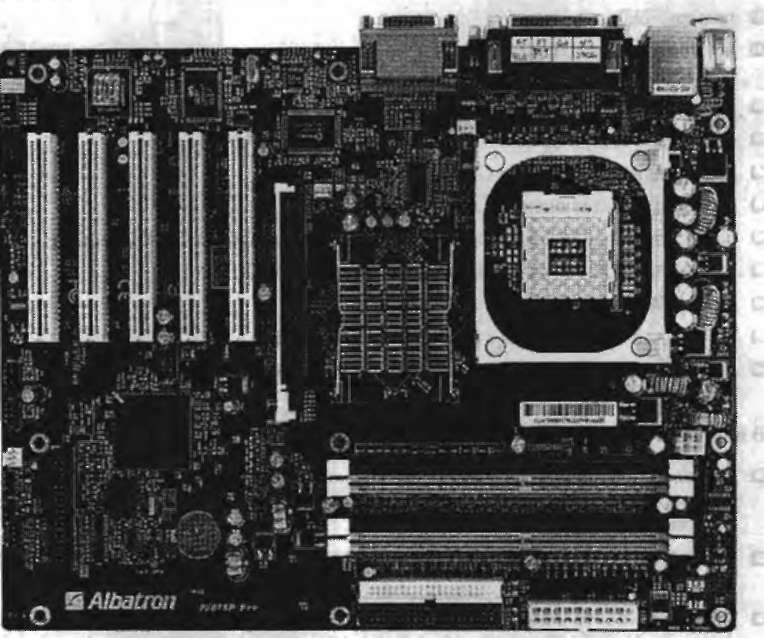

Рис. 4.23. Материнская плата Albatron РХ875Р Pro

Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627THF. С ее помощью контролируются:

□ напряжение процессора, батарейки, +3,3, +5, ±12 В и +5 В Standby;

□ частота вращения трех вентиляторов;

□ температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Системная плата содержит:

□ процессорный разъем — Socket 478;

□ четыре разъема для установки памяти (до 4 Гбайт не буферизованных модулей DDR266/333/400 МГц с или без ЕСС);

□ слот AGP (с защелкой);

□ пять слотов РСГ,

□ разъемы питания: стандартный АТХ и 4-контактный для 12 В;

□ разъем FDD;

□ два разъема IDE (Parallel ATA);

□ два разъема SATA (Serial ATA);

□ три разъема для подключения планок по два дополнительных порта USB 2.0;
