В настоящее время производители выпускают периферийные устройства в двух вариантах — с обычными коннекторами (разными для разных устройств) и в TJSB-варианте. Существуют также специальные мыши и клавиатуры для подключения к USB-порту.

Скорость передачи данных через порт USB 1.1 — 12 Мбит/сек. Скорость передачи данных через порт USB 2.0 — 480 Мбит/сек.

Александр Ватаманюк- Апгрейд компьютера

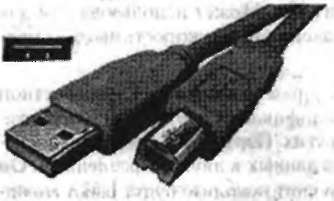

Рис. 4.10. USB-порт и коннекторы двух типов

На рис. 4.10 — USB-порт; внизу расположены коннекторы, правый — для подключения к компьютеру, левый — для подключения к устройству.

LPT-порт (Line PrinTer) — параллельный порт; первоначально был предназначен для подключения принтера, но в дальнейшем появился еще ряд использующих его устройств (сканеры, Zip-приводы, мобильные дисководы, цифровые фотоаппараты и т. д.). Был разработан в 1981 году и использовался уже в первых персональных компьютерах. Через этот скоростной порт сигнал передается в двух направлениях, по 8 параллельным линиям; скорость передачи данных составляет от 800 Кбит/сек до 16 Мбит/сек. Как правило, параллельные порты обозначают индексами LPT1, LPT2 и т. д.

Сегодня параллельный порт есть в каждом компьютере. LPT также часто называют Centronics в честь соответствующей фирмы, ставшей основным разработчиком параллельного порта. Соответственно называется и кабель для подключения

принтера к компьютеру. Это не совсем правильно, так как разъем в виде 25-контактной вилки, непосредственно подключаемый к компьютеру, называют Amphenol-stakcer, а разъем Centronics в виде 36-контактной вилки находится на другом конце кабеля, идущего к устройству.

BIOS компьютера поддерживает до трех параллельных портов (такое количество, как правило, не требуется). Микросхема одного порта встроена в основной набор микросхем на материнской плате, другие могут находиться на картах расширения. Раньше такие карты широко использовались, потому что основной набор микросхем не имел соответствующих контроллеров, но сейчас они уже не производятся. Где-нибудь на рынке еще можно найти такую карточку (на ней также есть два последовательных порта, IDE-контроллер и, как правило, игровой порт) и установить ее (правда, ее сейчас не так просто установить, потому что делались они для шины ISA, которую сейчас не так просто найти). При загрузке система анализирует наличие параллельных портов по трем базовым адресам: ОЗВСЬ, 0378h и затем 0278h. Первому найденному порту присваивается имя LPT1, второму LPT2 и третьему LPT3. LPT1 еще иногда называют PRN (сокращение от printer), потому что обычно принтер подключается именно к нему.

Режимы работы параллельного (LPT) порта.

□ SPP (Standard Parallel Port — стандартный параллельный порт). Осуществляет 8-разрядный вывод данных с синхронизацией по опросу или по прерываниям. Максимальная скорость вывода — 800 Кбит/сек. Может использоваться для ввода информации по линиям состояния, максимальная скорость ввода — примерно вдвое меньше.

□ ЕРР (Enhanced Parallel Port — расширенный параллельный порт) — скоростной двунаправленный вариант интерфейса. Спецификация порта была разработана фирмами Intel, Xircon, Zenith и рядом других. Порт ЕРР является дуплексным, то есть обеспечивает передачу 8 битов данных в двух направлениям. Он поддерживает режим, при котором порт за счет использования DMA может пересылать информацию из RAM на устройство и обратно, минуя процессор, что снижает нагрузку на последний.
