Александр Ватаманюк- Апгрейд компьютера стр.34

При установке памяти следует обратить внимание на то, чтобы материал, из которого сделаны контакты на модуле, совпадал с материалом контактов на слоте. В качестве таких материалов используется олово или золото; в случае, если контакты на модуле и на слоте будут отличаться, образовавшийся слой окиси олова вскоре может привести к неработоспособности памяти. Впрочем, сейчас контакты, как на системных платах, так и на модулях памяти практически всегда делаются позолоченными.

Более подробно о принципах функционирования и типах оперативной памяти можно почитать в главе 6 «Оперативная память».

Разъемы для устройств хранения данных

IDE — более дешевый и в настоящее время самый распространенный интерфейс. С точки зрения конструкции представляет собой 2x20(2x40)-контактный игольчатый разъем. Обычно контроллер IDE имеет один такой разъем, к которому можно подключить до двух дисковых устройств, и на материнской плате установлены два IDE контроллера: Primary и Secondary (иногда дополнительно устанавливается еще два контроллера).

Александр Ватаманюк- Апгрейд компьютера

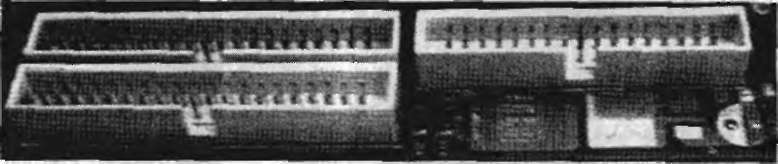

Рис. 4.8. Разьемы для подключения IDE-устройств

Существуют несколько протоколов обмена данными:

□ АТА-33 —ЗЗМБайт/сек;

□ АТА-66 - 66 Мбайт/сек;

□ АТА-100 — 100 Мбаит/сек;

□ АТА-133-133 Мбайт/сек;

□ АТА-166 - 166 Мбайт/сек.

SCSI — более дорогой и в настоящее время менее распространенный интерфейс (основное использование — серверы баз данных). Один контроллер может обслуживать от 1 до 32 устройств в зависимости от конструкции. С точки зрения конструкции различаются два типа интерфейса: контроллер SCSI либо напоминает плату расширения, либо мы видим лишь 25x2 игольчатый разъем (так как контроллер встроен в материнскую плату). Скорость обмена до 20 Мбайт/сек.

Александр Ватаманюк- Апгрейд компьютера

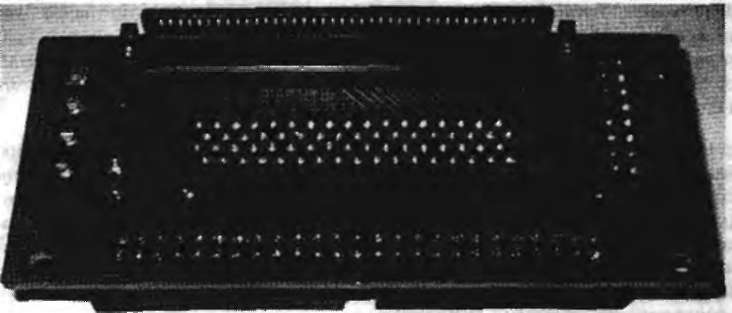

Рис. 4.9. Пример SCSI-разъема

Контроллер UWSCSI тоже представляет собой плату расширения или встроен в материнскую плату, и тогда мы можем видеть разъем 34x2 в виде трапеции и игольчатый разъем (25x2) для поддержки SCSI. Скорость обмена — до 80 Мбайт/сек. На сегодняшний день существует стандарт интерфейса SCSI с пропускной способностью 160 Мбайт/сек.

Serial ATA — самая последняя разработка. Новый интерфейс выполнен по топологии «звезда», когда к одному устройству идет один кабель. А сами кабели сделаны не в виде привычных плоских шлейфов, а в виде тонких проводов, подобных аудиокабелю, который подводился к дисководу для компакт-дисков (такое исполнение улучшает не только внешний вид и легкость подключения, но и циркуляцию воздуха).

Кроме того, уже подготовлены новые спецификации — Serial АТА-2 и Serial АТА-3. Скорость у них будет повышаться в два раза, то есть составляет 300 и, соответственно, 600 Мбайт/сек.

Порты

Порты — это разъемы на задней панели системного блока компьютера, которые служат для присоединения к компьютеру периферийных устройств, таких как монитор, клавиатура, мышка, принтер, сканер и т. д.

Существуют следующие основные типы портов:

□ LPT;

□ СОМ;

□ USB;

□ PS/2;

□ FireWire;
