Александр Ватаманюк- Апгрейд компьютера стр.24 Александр Ватаманюк- Апгрейд компьютера

зволяет загрузить компьютер в случае повреждения одной из них, а также копировать содержимое одной микросхемы в другую (например, после неудачной «иерепрошивки» можно будет восстановить главную BIOS из резервной копии). Там же присутствуют дополнительные внешние контроллеры или мосты, увеличивающие функции чипсета и позволяющие расширить возможности материнской платы. Например, на плате может находиться мост PCIto ISA или внешний SCSI-контроллер.

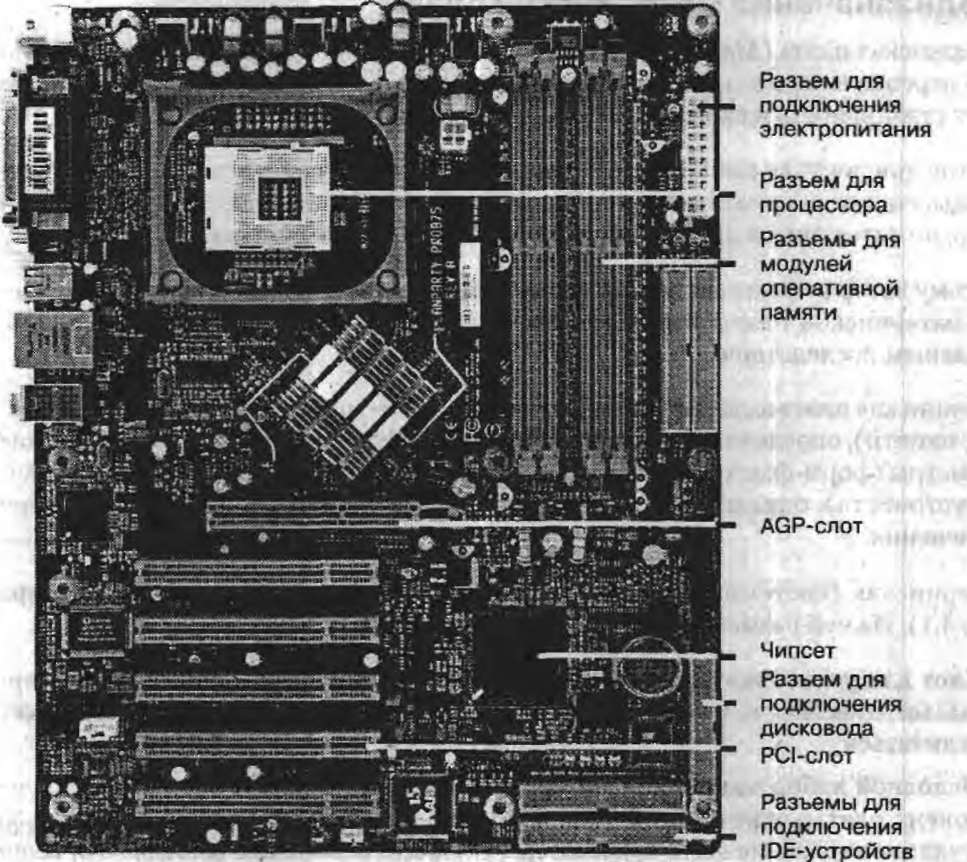

4. ОЗУ — набор микросхем, предназначенных для временного сохранения данных на включенном компьютере. Конструкция слота предусматривает наличие специальных защелок, удерживающих модуль в гнезде.

5. Слоты шин для установки плат расширения, например видеокарты или какого-либо другого контроллера.

6. Коннекторы для подключения IDE- или SCSI-устройств и FDD.

7. Вспомогательные коннекторы, например разъем для подключения процессорного вентилятора.

8. Внешние порты клавиатуры, мыши, принтера, шины USB и прочего.

9. Шины — наборы проводников, с помощью которых осуществляется обмен сигналами между^внутренними устройствами компьютера.

10. Батарейка (точнее, аккумулятор), питающая память CMOS.

Чипсет

Основной набор микросхем материнской платы (или чипсет, от англ. chip set — набор микросхем) — набор системной логики, обеспечивающий функционирование, как самого процессора, так и периферийных устройств, «сердце» всей вы-пикселчислительной системы. Именно он определяет основные функциональные возможности платы: типы поддерживаемых процессоров, максимальный объем и тип оперативной памяти и т. п.

Кроме того, от основного набора микросхем также зависят: максимальная штатная частота системной шины и шины памяти, режим их работы (синхронный или асинхронный), поддерживаемые делители для шин AGP и PCI, а также максимально возможные режимы работы AGP и UDMA, количество и состав внешних портов.

Основной набор микросхем является тем звеном, которое связывает воедино все остальные компоненты системы и обеспечивает их функционирование, он же описывает правила этого функционирования.

Главное требование к основному набору микросхем — обеспечение полного использования пропускной способности процессорной шины и других шин, способствующих передаче информации. С точки зрения функциональности главное требование к нему — реализация максимального количества функций.

Связь между основным набором микросхем и процессором осуществляется через процессорную шину по соответствующему протоколу, так что для процессоров

с разными протоколами системной шины требуются разные наборы микросхем. По этому признаку современные наборы микросхем делятся на три группы:

□ с поддержкой протокола AGTL+ — для процессоров Pentium III и Celeron;

□ с поддержкой протокола EV-6 — для процессоров компании AMD;

□ с поддержкой 400 МГц (800 МГц) шины — для процессоров Pentium 4.

Александр Ватаманюк- Апгрейд компьютера

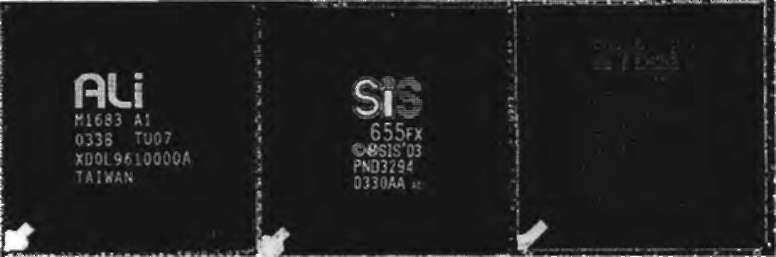

Рис. 4.2. Основные наборы микросхем от разных производителей

Все группы развиваются практически параллельно и в целом обеспечивают для своих процессоров примерно равные функциональные возможности. Уровень производительности зависит также от типа поддерживаемой оперативной памяти.
