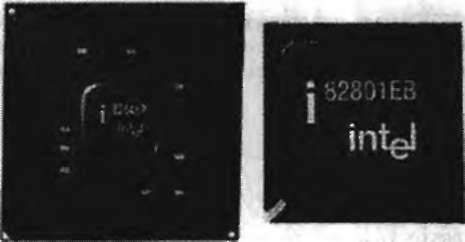

Рис. 3.3. Набор микросхем Intel 848Р Основные характеристики Î848P (рис. 3.3):

□ поддержка процессоров Intel Pentium 4 с технологией изготовления 0,13 микрон и кэш 512 Кбайт, а также процессоров «Prescott»;

□ поддержка 800/533/400 МГц шины FSB;

□ поддержка до 2 Гбайт памяти DDR400/333/266 (ЕСС не поддерживается);

□ одноканальный 64-битный контроллер памяти;

□ поддержка интерфейса CSA1 (Communication Streaming Architecture);

1 Суть CSA состоит в наличии дополнительного порта, предназначенного для подключения сетевых контроллеров, позволяющего избавиться от «узкого места» — шины PCI. Как утверждают источники в Intel, использование CSA позволяет достичь 60-процент-ного роста быстродействия при передаче данных по сети.

□ поддержка AGP 4Х/8Х с напряжением питания 0,8/1,5 В;

□ встроенный звуковой контроллер 6.1 АС'97;

□ встроенное сетевое решение 10/100 Fast Ethernet.

Материнские платы: ABIT ВН7, ABIT IS7-G, ASUS Р4Р800 Deluxe, MSI 848P Neo-LS.

Intel 865PE

В рамках набора микросхем i865 выпущено три модификации: i865G, i865PE и i865P. Все они поддерживают двухканальную память DDR400, шину AGP8X и комплектуются новой микросхемой южного моста — ICH5. Различие состоит в наличии/отсутствии встроенного графического ядра и поддерживаемой частоте FSB: у i865G и i865PE максимальная частота составляет 800 МГц, а вот возможности i865P были сознательно урезаны и составляют только 533 МГц, поэтому здесь используется память DDR333 вместо DDR400 для 800 МГц системной шины.

Рис. 3.4. Набор микросхем Intel 865РЕ Основные характеристики Intel 865РЕ (рис. 3.4):

□ Intel Pentium 4 и Celeron, включая CPU с ядром Prescott;

□ поддержка 800/533/400 МГц шины FSB;

□ поддержка до 4 Гбайт двухканальной памяти DDR400/333/266;

□ поддержка графического порта AGP 8Х;

□ поддержка интерфейса CSA (Communication Streaming Architecture);

□ использование шины Hub Link 1.5 с пропускной способностью 266 Мбайт/сек для соединения северного и южного мостов;

□ до четырех Serial АТА-устройств;

□ до четырех устройств АТА133/100/66;

□ до восьми USB 2.0/USB 1.1-портов;

□ встроенный звуковой контроллер 6.1 АС'97;

□ встроенное сетевое решение 10/100/1000 Fast Ethernet.

36 * Глава 3. Новое в компьютерных технологиях

Системные платы: Gigabyte 8KNXP Ultra, ASUS Р4Р800 Deluxe Gold, Intel D865GBF, MSI865PNeo.

Intel 875P

Набор микросхем Intel i875P поддерживает системную шину с частотой 800 МГц и технологию Intel Performance Acceleration Technology (PAT) с двухканальной памятью DDR 400 (что существенно повышает ее пропускную способность). Intel 875Р был оптимизирован для поддержки процессора Intel Pentium 4 с технологией Hyper-Threading и способен эффективно управлять сразу несколькими программными потоками, поступающими с микропроцессора.

Рис. 3.5. Набор микросхем Intel 875Р

В набор микросхем i875P (рис. 3.5) заложена архитектура организации коммуникационных потоков Intel Communication Streaming Architecture (CSA) с выделенным сетевым интерфейсом, а также высокоскоростная шина USB 2.0 и интерфейс Serial ATA. Усовершенствованное аудиорешение АС '97 с двумя независимыми аудиоканалами DMA повышает качество звука.
