Установка и подключение накопителей

После того как установлены все платы расширения, можно приступать к установке накопителей. Ниже показано, как установить жесткий диск и дисководы для гибких и компакт-дисков.

Любая установка накопителя проходит в два приема: установка накопителя в отсек с последующим фиксированием винтами, затем подключение шлейфа данных и провода питания.

Сначала опишем установку дисковода для гибких дисков, поскольку остальные накопители обычно устанавливаются в отсеки для установки накопителей, расположенные выше него.

Необходимо вынуть пластмассовую заглушку из той части передней панели корпуса, куда будет устанавливаться дисковод (иногда для дисковода делают специальную прорезь). Обычно за пластмассовой заглушкой находится еще одна, железная, которую тоже нужно выломать. После этого дисковод вставляется на освобожденное место, начиная с передней панели (или изнутри, если есть специальная прорезь), и фиксируется с двух сторон винтами.

Александр Ватаманюк- Апгрейд компьютера

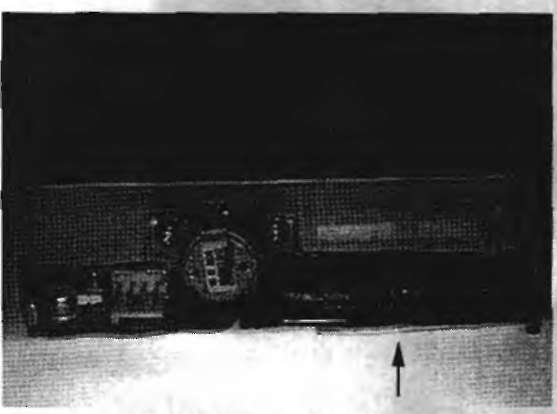

Рис. 20.20. Специальный ключ на разъеме для подключения шлейфа

Далее следует подключить шлейф данных (рис. 20.20) и провод питания. Для подключения дисковода существует специальный шлейф, в котором несколько серединных проводов перекручено, поэтому сложно спутать его со шлейфом для подключения жесткого диска или другого накопителя. На шлейфе и на разъеме дисковода для подключения шлейфа имеются специальные ключи, облегчающие подключение.

На материнской плате присутствует специальные разъемы для подключения накопителей. Один разъем предназначен для подключения дисковода для гибких дисков. Ориентируясь по специальным ключам, подключаем одним конец шлейфа к разъему на дисководе, другой — к разъему на материнской плате. После этого нужно подключить провод питания к дисководу. Блок питания снабжен несколькими проводами с двумя типами штекеров. Для подключения питания к дисководу нужно среди этих Проводов найти один — с маленьким штекером. На дисководе имеется разъем для подключения питания, который снабжен специальными направляющими, исключающими возможность неправильного подключения штекера питания (рис. 20.21). Теперь можно считать установку дисковода для гибких дисков завершенной.

Александр Ватаманюк- Апгрейд компьютера

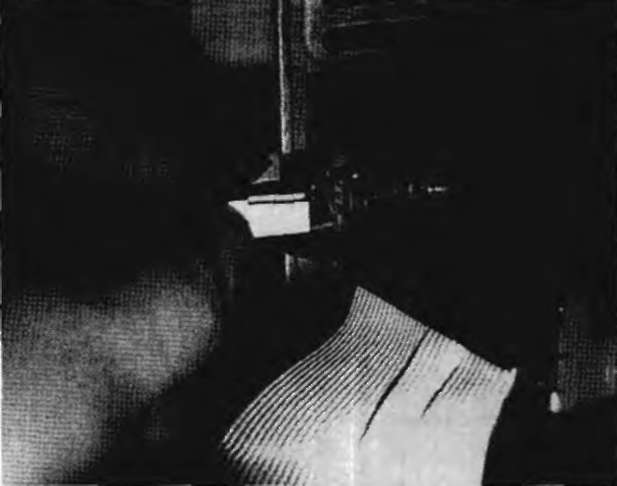

Рис. 20.21. Подключение шлейфа и провода питания

Александр Ватаманюк- Апгрейд компьютера

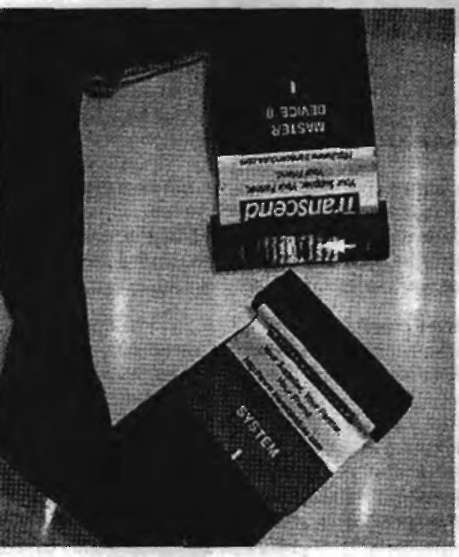

Рис. 20.22. Шлейф для подключения жесткого диска и привода для компакт-дисков

Для подключения жесткого диска и привода для компакт-дисков используется более широкий шлейф с более широким коннектором. Еще один или два коннектора такой же ширины расположены на материнской плате. Как на шлейфе (рис. 20.22), так и на разъеме жесткого диска (рис. 20.23) установлены специальные ключи, исключающие неправильную установку шлейфа.

Александр Ватаманюк- Апгрейд компьютера

Жесткий диск вставляется изнутри отсека, обычно выше дисковода. Иногда в отсеке имеются специальные направляющие — для поддержки устанавливаемого накопителя. Если такие направляющие есть, установите винчестер между ними. Теперь его можно зафиксировать винтами с двух сторон.

Далее к жесткому диску можно подключить шлейф и провод питания (рис. 20.24). В отличие от дисковода, к винчестеру подключается провод питания с широким четырехконтактным разъемом.
