Александр Ватаманюк- Апгрейд компьютера стр.117 Александр Ватаманюк- Апгрейд компьютера

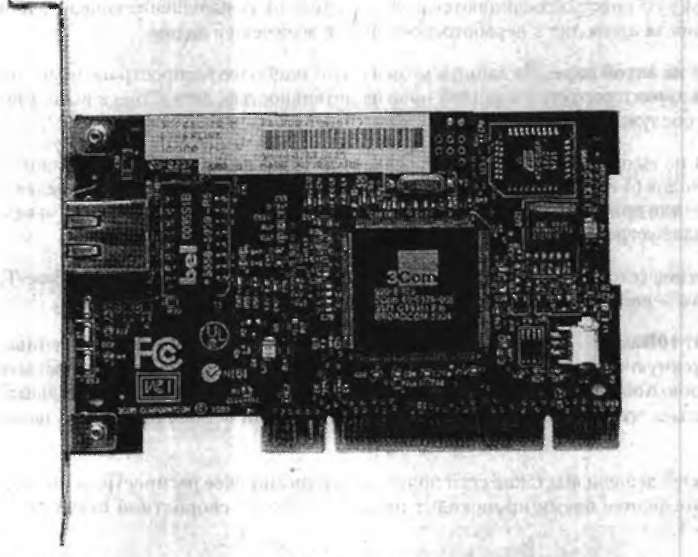

Рис. 13.1. Сетевая карта 3Com EtherLink XL 3C905C-TX-M

Установка такого адаптера не вызывает проблем. Операционная система Windows определяет его как 3Com EtherLink XL 10/100 PCI for complete PC Management NIC (3C905C-TX) и устанавливает необходимый драйвер из своей базы данных.

На карте установлено три индикатора — 10 LNK, 100 LNK, ACT, позволяющих отслеживать текущее состояния адаптера.

Таблица 13.1. Технические характеристики сетевой карты 3Com EtherLink XL 3C905C-TX-M



1 OB ASE-T7100В ASE-TX



i-реда передачи данных



Соответствие стандартам

PCI 2.1/2.2, PC99/2001,802.3, 802.3u, 802.1p/Q, 802.3x, PXE, DM12.0s, ACPI, WfM, WOL

Поддержка ОС

Linux 2.4, Linux 2.2, Microsoft Windows XP/2000/Me/NT/98, Novell NetWare 5.x

В сетевых картах 3Com EtherLink используется технология Parallel Tasking II, которая позволяет достичь высокой пропускной способности при низкой загрузке процессора. Технология Parallel Tasking II подразумевает параллельное выполнение нескольких задач. Повышение производительности адаптера в данном случае достигается за счет одновременного выполнения операций считывания данных и передачи их на PCI-шину. Снижение загрузки центрального процессора достигается также за счет того, что на сетевой адаптер возложена задача расчета контрольных сумм TCP/IP.

Кроме того, в сетевом адаптере реализована технология DynamicAccess, которая обеспечивает возможность не только дистанционно включать рабочие станции, но и управлять ими.

Allied Telesyn АТ2500

Сетевой адаптер Allied Telesyn АТ2500 (рис. 13.2) построен на базе основного набора микросхем Realtek RTL8139B и относится к адаптерам низшего ценового диапазона

На плате расположено три индикатора — 100,10 и ACT, позволяющих контролировать сетевую активность адаптера и скорость связи.

Александр Ватаманюк- Апгрейд компьютера

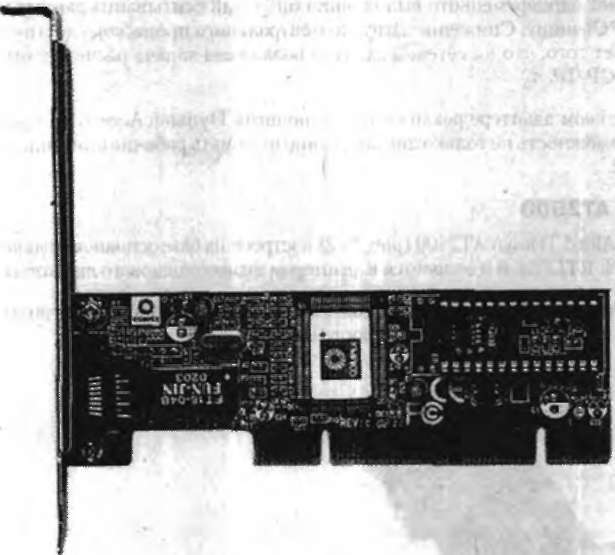

Рис. 13.2. Сетевая карта Allied Telesyn АТ2500

Адаптер поддерживает функцию удаленного включения компьютера (Wake On LAN) и возможность удаленной загрузки.

Таблица 13.2. Технические характеристики сетевой карты Allied Telesyn АТ2500

Среда передачи данных

10BASE-T/100BASE-TX

Соответствие стандартам

PCI 2.1/2.2, WOL

Поддержка ОС

Microsoft Windows XP/2000/Me/NT/98, Novell NetWare 5.x

Модель обладает достаточно низкой пропускной способностью, что вполне типично для всех адаптеров, построенных на недорогом основном наборе микросхем Яеакек кТЬ8139.

Сотрехг1Е-100ТХ

Как и предыдущая модель, адаптер СОМРЕХ ИЕ-ЮОТХ (рис. 13.3) построен на базе основного набора микросхем Кеакек КТЬ8139В.

Александр Ватаманюк- Апгрейд компьютера

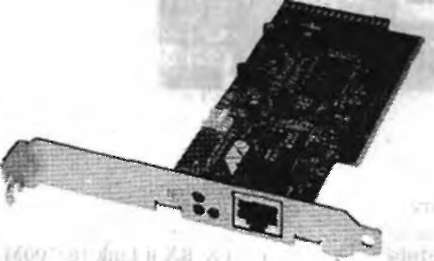

Рис. 13.3. Сетевая карта Compex RE-100TX

На плате расположены три индикатора — Full Duplex, TX/RX и Link 10/100М, позволяющих, соответственно, визуально контролировать полнодуплексный режим работы, сетевую активность адаптера и состояние связи.

Все технические характеристики аналогичны характеристикам предыдущей модели.

Intel Ether Express PRO/100+ Management Adapter

Сетевые адаптеры Intel Ether Express PRO/100+ Management Adapter построены на базе основного набора микросхем Intel 82559 и имеют высокую производительность.

На адаптере всего два индикатора — 100 и ACT/Link, позволяющих визуально определять наличие соединения, установленную скорость и сетевую активность.
