Александр Ватаманюк- Апгрейд компьютера стр.105 Александр Ватаманюк- Апгрейд компьютера

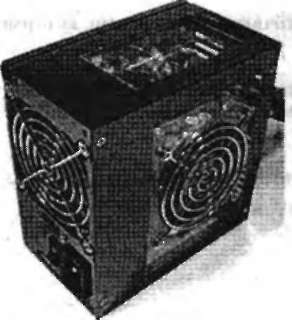

Рис. 11.4. Блок питания Aerocool Аего-420Р4

Особенно стоит отметить необычный дизайн — три зеленых акриловых окна позволяют заглянуть внутрь корпуса, а два вентилятора с зелеными светодиодами создают причудливое освещение.

Antec True Control 550

С выпуском блока питания True Control 550 (рис. 11.5) Antec реализовала возможность оптимизации напряжения отдельных линий питания: потайные винты на специальной панели для отсека в 5,25 дюймов обеспечивают регулировку напряжения линий +3,3 В, +5 В и +12 В в диапазоне ±5 %.

Александр Ватаманюк- Апгрейд компьютера

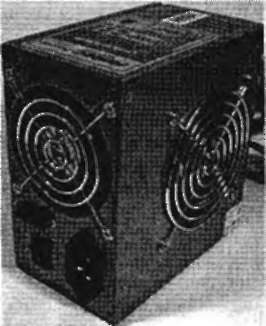

Рис. 11.5. Блок питания Antec True Control 550

Однако трудности могут возникнуть при измерении .напряжений: информация, выдаваемая BIOS и утилитами мониторинга, по данным Antec, может быть неточной — поэтому производитель рекомендует воспользоваться мультиметром. Но он будет полезен только для измерения линий +5 и +12 В на четырехконтактных разъемах Molex.

Для линии +3,3 В придется довольствоваться неточными значениями, которые предоставляет BIOS или утилиты.

Панель для отсека в 5,25 дюймов также оснащена двумя потенциометрами, позволяющими регулировать скорость вращения двух 80-миллиметровых вентиляторов блока питания.

Слева от ручек регулирования присутствует достаточно пространства для установки отсека в 3,5 дюймов.

ГЛАВА 12 Корпус

□ Общие понятия

□ Типы корпусов

□ Обзор современных корпусов

Общие ПОНЯТИЯ

Если театр начинается с вешалки, то компьютер — с корпуса системного блока. Он в значительной степени определяет внешний вид всей системы, с него начинается приобретение нового компьютера. Корпус персонального компьютера (case) не является составной частью вычислительной системы, от его типа не зависит производительность машины, однако это первое, что бросается в глаза.

Типы корпусов

Корпус системного блока — составная часть системы, поэтому при покупке следует обратить внимание на его характеристики. Первый признак, по которому можно классифицировать все корпусы, — форм-фактор. Различают два типа форм-факторов:

□ AT;

□ ATX.

Форм-фактор AT был разработан еще во времена создания первых IBM PC. Этот типоразмер позволяет устанавливать материнские платы формата AT, оснащенные разъемом АТ-питания. И формат, и стандарт питания уже устарели, и АТ-кор-пус в настоящее время практически вытеснен корпусом АТХ. Правда, некоторые дешевые компьютеры все еще собираются на старой базе, но эта экономия сомнительна — они не намного дешевле АТХ, а преимущества последнего очевидны.

В июле 1995 года корпорация Intel предложила новую спецификацию на конструкцию корпуса системного блока (и, следовательно, на конструкцию материнской платы), которая получила название АТХ (ATextension) и впоследствии была принята на вооружение всеми ведущими производителями персональных компьютеров. Ее появление обусловлено, прежде всего, значительной мощностью современных компьютеров и наличием большого числа всевозможных внутренних устройств, а также встраиванием микросхем в материнскую плату (появление так называемых систем all-in-one, когда на плату устанавливаются звуковые карты, видеоадаптеры, сетевые контроллеры и т. д.), что повысило требования к охлаждению этих элементов. Кроме того, возникла необходимость более удобного и быстрого доступа к внутренним устройствам компьютера. Раньше модернизация была связана со множеством мелких проблем: кабели путались и мешали установке дополнительных устройств, не во все слоты можно было вставить полноразмерные карты расширения и т. п.
